Cerbo GX Handleiding

Instellingen - Het hoofdmenu.

Instellingen → Apparaten

Diversen

Diversen

Vermeldt alle apparaten die zijn aangesloten op de GX. De meeste items bevatten submenu's met aanvullende informatie en instellingsopties.

Instellingen → Algemeen

Instellingen → Algemeen → Firmware

Firmware - Lees volledige functiebeschrijving

Firmware versie

x.xx

Toont de geïnstalleerde firmware versie.

Versie datum/-tijd

Toont bouw datum en tijd.

Afbeeldingstype

Normaal

Toont het beeld type (normaal of groot).

Online updates

Submenu voor online update-regeling.

Online updates: Auto update

Alleen controleren

Controleert op nieuwe versies. Opties: Uitgeschakeld/Auto.

Online updates: Feed updaten

Normaal

Normaal of groot beeld. Grote voegt Node-RED en Signal K server toe.

Online updates: Controleer op updates

Druk om te controleren

Handmatige controle op updates.

Online updates: Update beschikbaar

Druk om bij te werken

Getoond als updates beschikbaar zijn.

Firmware installeren vanaf SD/USB

Gebruik dit menu om een nieuwe versie van een microSD kaart of USB stick te installeren. Voer de kaart of stick in met het nieuwe firmware .swu bestand.

Opgeslagen back-up firmware

Submenu om te schakelen tussen de huidige en de vorige geïnstalleerde firmware versie.

Instellingen → Algemeen → Toegang & Beveiliging

Toegangsniveau

Gebruiker en gebruiker & installateur

Stel dit in op “Gebruiker” om onbedoelde en ongewenste wijzigingen in de instellingen te voorkomen. Gebruiker & installateur heeft extra rechten en zodra deze zijn gewijzigd ten opzichte van de standaardinstellingen, is een wachtwoord vereist. Het wachtwoord is verkrijgbaar bij de installateur.

Beveiligingsprofiel lokaal netwerk

Beveiligd

Beveiligd = Wachtwoordbeveiliging en versleuteling van netwerk communicatie

Zwak = Wachtwoordbeveiliging maar geen versleuteling van netwerk communicatie

Onbeveiligd = geen wachtwoordbeveiliging en geen versleuteling van netwerk communicatie

Remote Support

Uitgeschakeld

Schakel dit in om technici van Victron toegang te geven tot het systeem in geval van een probleem.

Remote Support tunnel

Offline

Geeft 'Online' weer als 'Remote ondersteuning' is ingeschakeld.

Remote ondersteuning IP en poort

[IP:port]

Geeft het IP adres en de poort van de remote ondersteuning weer.

Instellingen → Algemeen → Weergave & Uiterlijk

Adaptieve helderheid

Ingeschakeld

Hiermee kan de adaptieve helderheid uitgeschakeld worden. Alleen voor GX Touch displays en Ekrano GX.

Tijd scherm uitschakelen

10s

Hiermee kan de tijd ingesteld worden dat het beeldscherm uit gaat tussen de 10 seconden en 30 minuten, of nooit.

GX weergave uiterlijk

Licht

Hiermee kan geschakeld worden tussen de lichte en donkere modus.

Uiterlijk Remote Console

Auto

Opties zijn dezelfde als GX beeldscherm of Auto.

Startpagina

Samenvatting pagina

Submenu om de startpagina in te stellen en een time-out te definiëren voor het ernaar terugkeren.

Samenvatting pagina

Submenu om het niveaute van detail aan te passen die wordt getoond in meters, tankinformatie en widgets in het midden.

Boot pagina

Uitgeschakeld

Schakelen om de Boot pagina in of uit te schakelen.

Gegevenseenheden

Submenu om de eenheden in te stellen voor temperatuur, volume, elektrisch vermogen en GPS.

Minimaal en maximaal meterbereik

Submenu voor het instellen van vaste min/max bereiken voor AC/DC meters en grafieken, of voor het inschakelen van auto bereiken.

UI animaties

Uitgeschakeld

Schakelen om UI animaties uit te schakelen om CPU gebruik te verminderen.

Gebruikersinterface

Nieuwe UI

Submenu om te schakelen tussen de nieuwe en klassieke gebruikersinterface.

Instellingen → Algemeen → Alarmen & Feedback

Alarmen & Feedback

Ingeschakeld

Als er een alarm optreedt op het GX apparaat of een aangesloten product, laat het apparaat een pieptoon horen, tenzij deze instelling is uitgeschakeld.

Instellingen → Algemeen → Taal

Taal

Engels

Submenu om de taal van de gebruikersinterface te selecteren.

Instellingen → Algemeen → Datum & Tijd

Datum & tijd

Selecteer de lokale tijdzone. De tijd wordt dan automatisch aangepast.

Instellingen → Algemeen → Rebooten

Opnieuw opstarten

Nu opnieuw opstarten

Start het GX apparaat opnieuw op

Instellingen → Algemeen → Documentatie

Documentatie

Submenu met links naar product ondersteuning, de Victron Community en de optie Waar te koop.

Instellingen → Algemeen → Ondersteuningsstatus

Ondersteuningsstatus (aanpassingscontroles)

Submenu dat aangeeft of het GX apparaat zich in de standaard of gewijzigde status bevindt, met een optie om de officiële firmware te herstellen om de gewijzigde status te herstellen.

Instellingen → Algemeen → Demo modus

Demomodus

Uitgeschakeld

Activeert een simulatie modus om product- en systeemfuncties te demonstreren voor klanten of tentoonstellingen. Hiermee kunnen gebruikers de interface verkennen zonder de echte instellingen te wijzigen.

Opmerking: Het inschakelen van de demo modus voegt gesimuleerde apparaten toe aan de VRM installatie. Beschikbare demo's zijn ESS, Boot en Camper.

Inschakelen status LED's

Ingeschakeld

Gebruik deze optie om de status LED's uit te schakelen.

Instellingen → Verbindingen

Instellingen → Verbindingen → Ethernet - Lees volledige functiebeschrijving

Status

Niet-verbonden

Geeft de huidige verbindingsstatus van het apparaat aan: Niet-verbonden, aan het verbinden of verbonden

MAC adres

Toont het unieke hardware adres van de netwerkinterface. Gebruikt voor netwerkidentificatie en probleemoplossing.

IP instellingen

Automatisch

Opties: Automatische (DHCP) en handmatige IP adres toewijzing

IP adres

Toont het huidige IP adres dat aan het apparaat is toegewezen voor netwerkcommunicatie.

Netmasker

Toont het subnetmasker dat gebruikt wordt om het lokale netwerkbereik te bepalen.

Gateway

Geeft het IP adres weer van de netwerkgateway die wordt gebruikt om toegang te krijgen tot externe netwerken, zoals het Internet.

DNS server

Geeft het IP adres weer van de DNS server (Domain Name System) die wordt gebruikt om domeinnamen om te zetten in IP adressen.

Link lokaal IP adres

Geeft het automatisch toegewezen IP adres weer dat wordt gebruikt voor lokale netwerkcommunicatie als er geen DHCP server beschikbaar is. Kenmerkend in het 169.254.x.x bereik.

Instellingen → Verbindingen →WiFi - Lees volledige functiebeschrijving

Toegangspunt aanmaken

Ingeschakeld

Schakelt het interne WiFi toegangspunt van het GX apparaat in of uit. Als deze functie wordt uitgeschakeld, kan het apparaat zijn eigen netwerk niet meer uitzenden.

Wachtwoord toegangspunt

Maak verbinding met behulp van de WiFi sleutel, die zowel op de zijkant van de doos als op een kaart in de plastic zak staat.

WiFi netwerken

Toont de lijst met beschikbare WiFi netwerken en, indien aanwezig, het netwerk dat momenteel is verbonden met het GX apparaat.

Naam

Verbonden

Toont de SSID (netwerknaam) van het aangesloten of geselecteerde WiFi netwerk.

Netwerk vergeten

Vergeet

Druk om de opgeslagen WiFi netwerkinstelling te verwijderen. Gebruik dit als er wordt overgeschakeld naar een ander netwerk of bij het oplossen van verbindingsproblemen.

Signaalsterkte

%

Geeft de WiFi signaalsterkte weer als een percentage (%), dat de kwaliteit van de draadloze verbinding aangeeft.

Status

Geeft de huidige WiFi verbindingsstatus van het GX apparaat aan. Mogelijke waarden: Verbonden, aan het verbinden of niet verbonden.

MAC adres

Toont het unieke hardware adres van de netwerkinterface. Gebruikt voor netwerkidentificatie en probleemoplossing.

IP instellingen

Automatisch

Kies tussen Automatische (DHCP) en handmatige IP adres instellingen.

IP adres

Toont het huidige IP adres dat aan het apparaat is toegewezen voor netwerkcommunicatie.

Netmasker

Toont het subnetmasker dat gebruikt wordt om het lokale netwerkbereik te bepalen.

Gateway

Geeft het IP adres weer van de netwerkgateway die wordt gebruikt om toegang te krijgen tot externe netwerken, zoals het Internet.

DNS server

Geeft het IP adres weer van de DNS-server (Domain Name System) die wordt gebruikt om domeinnamen om te zetten in IP adressen.

Instellingen →Verbindingen → Bluetooth (voor VictronConnect-app

Bluetooth (voor VictronConnect-app)

Ingeschakeld

Schakelen om de ingebouwde Bluetooth interface in- of uit te schakelen.

Pincode: Voor GX apparaten met volgnummers vóór HQ2242 is de standaard PIN 000000. Voor HQ2242 of later wordt een willekeurige PIN code van 6 cijfers afgedrukt op het label aan de achterkant van het apparaat.

Instellingen → Verbindingen → Mobiel Netwerk

Mobiele Netwerk

Geen mobiel modem aangesloten

Submenu met opties om een aangesloten GX GSM of GX LTE 4G modem in te stellen. Lees volledige functiebeschrijving.

Instellingen →Verbindingen → VE.Can poort

VE.Can poort 1..2 (indien van toepassing)

VE.Can & Lynx ION BMS

Submenu om het CAN-bus profiel voor de VE.Can poort(en) in te stellen. Beschikbare opties zijn:

Uitgeschakeld, VE.Can & Lynx Ion BMS (250 kbit/s), VE.Can & CAN-bus BMS (250 kbit/s), CAN-bus BMS LV (500 kbit/s), Oceanvolt (250 kbit/s) en RV-C (250 kbit/s).

Extra opties zijn: Apparaten, NMEA 2000 uit, Unieke identificatienummers selecteren, Unieke identificatienummers controleren en Netwerkstatus.

BMS-Can-poort

Voor Cerbo GX (BPP900450100): Stelt de BMS-Can poort in. Beschikbare opties zijn: CAN-bus BMS (500 kbit/s) of uitgeschakeld. Ondersteunt ook toegang tot informatie over de netwerkstatus.

Instellingen → VRM - Lees volledige functiebeschrijving

VRM Portaal

Full

Deze instelling bepaalt de systeemverbinding op het VRM portaal:

VRM portaal-ID

Gebruik deze ID string bij het registreren van het GX apparaat op het VRM portaal.

Registratie VRM apparaat

Bevat een link en/of QR-code voor apparaat registratie op het VRM portaal.

VRM apparaat instances

Biedt het apparaat instances voor elk apparaat dat met de GX verbonden is.

Loginterval

15 minuten

Stel de interval in tussen datalogs naar elke waarde van 1 minuut tot 1 dag.

Voor systemen met onstabiele verbindingen, een langere interval wordt aanbevolen.

Gebruik beveiligde verbinding (HTTPS)

15 minuten

Versleutelt de communicatie tussen het GX apparaat en de VRM server met HTTPS voor een veilige gegevensoverdracht.

Laatste verbinding

Geeft de tijd weer die is verstreken sinds het GX apparaat voor het laatst communiceerde met de VRM server.

Verbindingsstatus

Geen fouten

Toont de huidige status van de VRM verbinding.

Als er een communicatiestoring is, wordt het hier weergegeven.

Kijk hier voor meer informatie over het oplossen van problemen met de VRM.

Herstart het apparaat indien geen contact

Uitgeschakeld

Indien ingeschakeld start het GX apparaat automatisch opnieuw op na een ingestelde vertraging als de Internet verbinding wordt verbroken. Dit kan helpen bij het oplossen van tijdelijke netwerkproblemen.

Geen contact herstart vertraging (uu:mm)

01:00

Bepaalt hoe lang het GX apparaat offline moet zijn voordat het automatisch opnieuw opstart om de verbinding te herstellen.

Opslaglocatie

Interne opslag

Geeft aan of gegevens worden opgeslagen op het interne geheugen of op een extern apparaat zoals een USB station of microSD kaart, indien gemonteerd.

Vrije schijfruimte

Toont de hoeveelheid beschikbare opslagruimte op het huidige opslagapparaat.

microSD/USB

Gebruik deze optie om een aangesloten microSD kaart of USB opslagapparaat veilig uit te werpen voordat het verwijderd wordt. Verwijderen zonder uitwerpen kan leiden tot gegevensverlies.

Opgeslagen bestanden

Toont het aantal gegevensrecords dat lokaal is opgeslagen terwijl het apparaat offline is. Het GX apparaat uploadt deze records automatisch zodra de Internet verbinding is hersteld.

Laatste bestand

Geeft aan hoe oud de oudste lokaal opgeslagen record is, in gevallen waarin het GX apparaat geen verbinding kon maken met het Internet of VRM.

Instellingen → Integraties → PV-omvormers - Lees volledige functiebeschrijving

Omvormers

Toont aangesloten AC- PV omvormers.

Inv: Positie

AC ingang 1

AC ingang 1, AC ingang 2, AC uitgang

Inv: Fase

L1

Inv: Tonen

Ja

Zoek PV omvormers

Zoek naar beschikbare PV omvormers.

Gedetecteerde IP adressen

Toont het IP adres van PV omvormers die ontdekt werden.

IP adres handmatig toevoegen

Als een omvormer een handmatig toegewezen IP adres heeft, kan het IP adres hier direct toegevoegd worden.

Automatisch zoeken

Deze instelling blijft zoeken naar PV omvormers, wat handig kan zijn als er een door DHCP toegewezen IP adres gebruikt wordt dat kan veranderen.

Instellingen → Integraties → Energy Meters via RS485 - Lees volledige functiebeschrijving

Rol

Netstroommeter

Bepaal de rol van de energiemeter.

Beschikbare opties: Netstroom, PV-omvormer, Aggregaat, AC belasting, EV lader, Warmtepomp

Type fase

1-Fase

Selecteer het fase type van het te meten systeem: 1-fase of meerfasen.

Instellingen → Integraties → Modbus apparaten

Automatisch zoeken

Ingeschakeld

Zoekt automatisch naar Modbus-TCP/UDP-apparaten.

Zoek naar apparaten

Druk om te zoeken

Handmatig zoeken starten naar Modbus-TCP/UDP-apparaten.

Opgeslagen apparaten

Toont een lijst van gevonden Modbus-TCP/UDP apparaten en hun IP adres.

Ontdekte apparaten

Toont een lijst van ontdekte Modbus-TCP/UDP apparaten Gebruik dit menu om deze apparaten te activeren.

Instellingen → Integraties → Bluetooth sensoren

Inschakelen

Uitgeschakeld

Schakel deze optie in om te zoeken naar ondersteunde Bluetooth sensoren.

Inschakelen om te scannen voor ondersteunde Bluetooth-sensoren. Ontdekte sensoren worden vermeld met een schuifregelaar om ze te activeren.

Voortdurend zoeken

Uitgeschakeld

Forceert voortdurend zoeken naar ondersteunde Bluetooth sensoren. Kan de WiFi werking verstoren.

Bluetooth adapters

Vermeld ingebouwde en aangesloten Bluetooth adapters met hun MAC adressen.

Instellingen → Integraties → Tank- en Temperatuursensoren

Tankniveau-ingang (aantal hangt af van apparaat)

Uitgeschakeld

Inschakelen om de tankniveau ingangen in de apparatenlijst weer te geven.

Temperatuur ingang (aantal hangt af van apparaat)

Uitgeschakeld

Inschakelen om de temperatuur ingangen in de apparatenlijst weer te geven.

Instellingen → Integraties → Relais

Functie (Relais #)

Alarmrelais

Selecteert de functie die aan het relais toegewezen is. Beschikbare opties zijn: Uitgeschakeld, Alarmrelais, Aggregaat start/stop, Aangesloten aggregaat hulprelais, Tankpomp, Temperatuur en handmatig.

Als het relais in de handmatige modus staat, wordt een schuifbalk weergegeven waarmee het relais handmatig in of uit geschakeld kan worden.

Polariteit (Relais #)

Normaal open

Stelt de relaispolariteit op de achterkant van het GX apparaat in. Opties zijn Normaal open of Normaal gesloten. Opmerking: Het gebruik van Normaal gesloten verhoogt het vermogengebruik van het GX apparaat.

Instellingen → Integraties → Digitale I/O

GX ingebouwd - Digitale ingang #

Uitgeschakeld

Regelt de functie van digitale ingangen. Beschikbare opties zijn: Uitgeschakeld, Deuralarm, Bilgepomp, Bilge alarm, Inbreker alarm, Rookalarm, Brandalarm, CO2-alarm en Aggregaat Op specifieke GX apparaten zijn ook extra opties zoals Touch Input Control en pulsmeter beschikbaar.

Instellingen → Integraties → MQTT-toegang

MQTT-toegang

Uitgeschakeld

MQTT toegang hoeft alleen ingeschakeld te worden als er een apparaat of service van derden geïntegreerd wordt, zoals Home Assistant, waarvoor toegang tot de MQTT broker via het lokale netwerk nodig is.

Instellingen → Integraties → Modbus-TCP Server

Modbus TCP Server

Submenu om Modbus-TCP in te schakelen en toegangsrechten toe te kennen.

Inschakelen Modbus-TCP Server

Uitgeschakeld

Deze instelling schakelt de Modbus-TCP service in. Meer informatie over Modbus-TCP in dit document en in de communicaties white paper https://www.victronenergy.nl/upload/documents/Whitepaper-Data-communication-with-Victron-Energy-products_EN.pdf

Toegangsrechten

Schrijven toegelaten

Definieert of Modbus clients alleen-lezen toegang hebben of ook waarden mogen schrijven.

Beschikbare services

Vermeldt alle beschikbare services, samen met hun unit-ID.

Instellingen → Integraties → Venus OS Large functies

Signal K

Inschakelen om de geïntegreerde Signal K server te starten.

Node-RED

Inschakelen om de geïntegreerde Node-RED omgeving te starten.

Venus OS Large Documentatie

Snelkoppeling naar de Venus OS Large documentatie.

Victron Community

Snelkoppeling naar de Victron Community.

Instellingen → Systeem instellen

Instellingen → Systeeminstellingen → Systeemnaam

Systeemnaam

Automatisch

Selecteer de systeemnaam - voorinstellingen of door de gebruiker gedefinieerd.

Instellingen → Systeeminstellingen → AC Systeem

AC ingang 1

Aggregaat

Selecteer Niet beschikbaar, Aggregaat-, Net- of Walstroom. Houd er rekening mee dat aanvullende instellingen zijn vereist voor de volledige configuratie van deze opties.

AC ngang 2

Elektriciteitsnet

Dezelfde keuzes als hierboven.

Positie van AC belastingen

Uitsluitend AC uitgang

Opties:

Bewaak voor storing in het elektriciteitsnet

Uitgeschakeld

Controleert verlies van AC ingang en activeert een alarm indien gedetecteerd. Alarm wordt uitgeschakeld als de AC ingang opnieuw wordt verbonden.

Instellingen → System Instellingen → ESS - Lees volledige functiebeschrijving.

Modus

Geoptimaliseerd met BatteryLife

Opties: Geoptimaliseerd met BatteryLife, Geoptimaliseerd zonder BatteryLife, accu's opgeladen houden, Externe regeling

Netstroommeter

Omvormer/acculader

Laat deze instelling op omvormer/lader als er geen externe net meter wordt gebruikt. Ingesteld op Externe meter bij het gebruik van een ondersteunde externe energiemeter.

Eigen verbruik vanuit accu

Alle systeembelastingen:

Deze instelling zorgt ervoor dat de ESS alleen accuvoeding gebruikt voor essentiële belastingen. Opties zijn 'Alle systeembelastingen' of 'Alleen kritieke belastingen'.

Meer fasen regeling

Totaal van alle fasen

Gebruik deze instelling in 3-fasen netgekoppelde systemen. Het maakt fase compensatie mogelijk om de stroom over alle fasen te balanceren.

Minimale laadstatus (tenzij het elektriciteitsnet uitvalt)

10 %

Instelbare minimale laadstatus limiet. De ESS voorziet belastingen vanuit het elektriciteitsnet zodra de laadstatus tot de ingestelde waarde is gedaald - behalve als het elektriciteitsnet uitvalt en het systeem in de omvormer modus staat.

Actieve limiet van de laadstatus

10 %

Gebruik deze instelling om de laadstatus (SoC) van BatteryLife te zien. Uitsluitend in 'Geoptimaliseerd met BatteryLife' modus.

BatteryLife status

Eigenverbruik

Toont de BatteryLife status, hetgeen één van de volgende kan zijn: Eigenverbruik, Ontlading uitgeschakeld, Langzaam opladen, Onderhouden of Opnieuw opladen. Uitsluitend in 'Geoptimaliseerd met BatteryLife' modus.

Vermogen van de omvormer beperken

Uitgeschakeld

Beperk het vermogen dat wordt opgenomen door de Multi, of het vermogen dat wordt omgevormd van DC naar AC.

Instelpunt elektriciteitsnet

50 W

Bepaalt de doelstroom naar het elektriciteitsnet. Een hoger setpoint biedt een buffer om onbedoelde energie teruglevering tijdens plotselinge veranderingen in de belasting te helpen voorkomen.

Netstroom teruglevering

Stel in en beperk de hoeveelheid stroom die aan het elektriciteitsnet wordt geleverd. Opties zijn: AC gekoppelde overmatige PV teruglevering, DC gekoppelde overmatige PV- eruglevering, limietsysteem teruglevering. Toont ook of beperken van teruglevering momenteel actief is.

Piekbelasting vermijden

Alleen boven minimale laadstatus

Alleen boven minimale laadstatus, of altijd. Bevat ook een submenu om handmatig de AC verbruik en teruglever stroom limieten per fase in te stellen.

Geplande oplaadniveaus

Inactief

Hiermee kunnen maximaal vijf tijdsperioden worden ingesteld waarin het systeem de accu oplaadt met stroom van het elektriciteitsnet.

Instellingen → Systeeminstellingen → accu's

Accumonitor

Automatisch

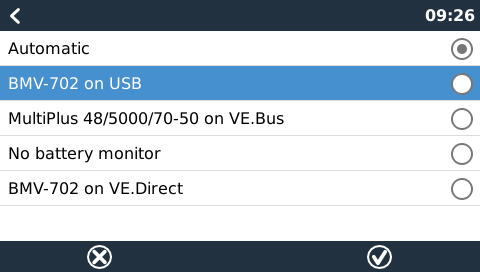

Selecteer de laadstatus bron. Deze functie is handig als er meer dan één accu bron is. Opties: Automatisch, geen accumonitor en beschikbare accumonitor bronnen. Voor meer informatie raadpleeg accu laadstatus (SoC) .

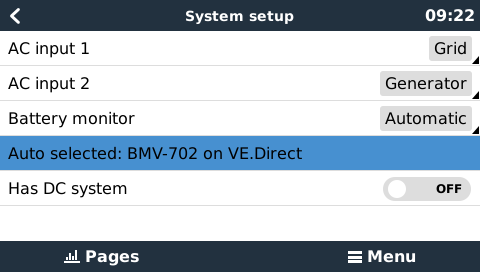

Automatisch geselecteerd

Geeft de automatisch geselecteerde laadstatus bron weer als de 'accubewaker' is ingesteld op 'Automatisch'.

[Accu]

Biedt actuele gegevens en een snelkoppeling naar de individuele accu pagina. Alleen beschikbaar als accumeting ingesteld staat op zichtbaar.

Accumetingen

Gebruik dit menu om de accugegevens te definiëren die worden weergegeven als erop het pictogram accu geklikt wordt op de overzichtspagina. Dezelfde selectie is ook zichtbaar op het VRM portaal.

Heeft DC systeem

Uitgeschakeld

Schakel dit in voor boten, voertuigen en installaties met DC belastingen en laders - naast Multi- en MPPT-laders. Dit is niet van toepassing op de meeste zelfvoorzienende installaties; en elk verschil tussen de gelijkstroom gemeten door de Multi en door de BMV wordt toegeschreven aan een ‘DC systeem’. Dit kan bijvoorbeeld stroom zijn die wordt geleverd door een dynamo of stroom die wordt verbruikt door een pomp.

Een positieve waarde geeft het verbruik aan. Een negatieve waarde geeft het opladen aan, bijvoorbeeld door een dynamo.

Houd er rekening mee dat de getoonde waarde altijd een benadering zal zijn, en wordt beïnvloed door de variatie in de bemonsteringsfrequentie tussen elementen van het systeem. Om de geschatte waarden te vervangen door nauwkeurige metingen kan een SmartShunt worden gebruikt, die moet worden ingesteld in de monitormodus "DC Energiemeter" en DC meter type "DC Systeem".

Instellingen → Systeeminstellingen → Laadregeling - Lees volledige functiebeschrijving

DVCC

Uitgeschakeld

Door DVCC in te schakelen verandert het GX apparaat van een passieve monitor in een actieve regelaar. Standaard is DVCC uitgeschakeld tenzij een compatibele door BMS-Can beheerde accu is aangesloten, in welk geval het wordt ingesteld en vergrendeld volgens de specificaties van de fabrikant.

Laadstroom beperken

Uitgeschakeld

Stelt een door de gebruiker gedefinieerde maximale laadstroom in voor het hele systeem, gespecificeerd in Ampères. Dit maakt een gecoördineerde laadregeling mogelijk voor alle ondersteunde apparaten.

Beperken beheerde acculaadspanning

Uitgeschakeld

Deze optie is alleen bedoeld voor het initieel balanceren van 15s Pylontech accu's. Gebruik het niet voor andere doeleinden, omdat het kan leiden tot ongewenste neveneffecten.

SVS - Gedeelde spanningsdetectie

Uitgeschakeld

Als dit is ingeschakeld, selecteert het GX apparaat automatisch de beste beschikbare spanningsmeting en deelt deze met andere aangesloten apparaten.

STS - Gedeelde temperatuurdetectie

Uitgeschakeld

Als deze optie is ingeschakeld, verzendt het GX apparaat de gemeten accutemperatuur naar het omvormer /laad systeem en alle aangesloten PV laders.

Temperatuursensor

Automatisch

Selecteer welke temperatuursensor wordt gebruikt voor Shared Temperature Sense. In automatische modus kiest het GX apparaat de meest geschikte beschikbare sensor.

SCS - Gedeelde stroomdetectie

Nee

Als dit is ingeschakeld, stuurt het GX apparaat de accustroom die wordt gemeten door een aangesloten accumonitor door naar alle ondersteunde PV laders voor gecoördineerd laadgedrag.

SCS-status

Toont of het SCS is ingeschakeld of waarom het is uitgeschakeld.

BMS regelen

Automatisch

Selecteert welk accu beheersysteem (BMS) wordt gebruikt om de accu te regelen, of schakelt BMS regeling uit. In de automatische modus kiest het GX apparaat het juiste BMS op basis van de systeeminstelling.

Automatisch geselecteerd

Toont het BMS dat momenteel door het systeem is geselecteerd als 'regelen van BMS' is ingesteld op 'Automatisch'.

Instellingen → Systeeminstellingen → Tonen DC-belastingen

Toon DC-belastingen

Uitgeschakeld

Schakel dit in voor boten, voertuigen en installaties met DC-belastingen en acculaders - naast de Multi en MPPT-acculaders. Dit is niet van toepassing op de meeste zelfvoorzienende installaties; en elk verschil tussen de gelijkstroom gemeten door de Multi en door de BMV wordt toegeschreven aan een ‘DC systeem’. Dit kan bijvoorbeeld stroom zijn die wordt geleverd door een dynamo of stroom die wordt verbruikt door een pomp.

Een positieve waarde duidt op verbruik. Een negatieve waarde duidt op laden, bijvoorbeeld door een dynamo.

Houd er rekening mee dat de getoonde waarde altijd een benadering zal zijn, en wordt beïnvloed door de variatie in de bemonsteringsfrequentie tussen elementen van het systeem. Om de geschatte waarden te vervangen door nauwkeurige metingen kan een SmartShunt worden gebruikt, die moet worden ingesteld in de monitormodus "DC Energy Meter" en DC-meter type "DC System".

Draadloze AC sensoren (indien van toepassing)

Selecteer de positie voor elke AC sensor (PV omvormer op AC ingang 1, 2 of op AC uitgang). Meer informatie over de draadloze AC sensoren.

Instellingen → Apparaten → GPS - Lees volledige functiebeschrijving

GPS informatie

-

Toont GPS gegevens, inclusief: status, breedtegraad, lengtegraad, snelheid, koers, hoogte en aantal satellieten in beeld.

Apparaat

-

Toont apparaat gerelateerde informatie voor diagnostiek.

Instellingen → Apparaten → Aggregaat - Lees volledige functiebeschrijving.

Functionaliteit voor het automatisch opstarten

Uitgeschakeld

De Autostart functie van het aggregaat in- of uitschakelen. Verdere instellingen zijn beschikbaar onder Aggregaat → Instellingen → Voorwaarden.

Handmatige besturing

-

Maakt handmatige werking van het aggregaat gedurende een bepaalde tijd mogelijk.

Status

Niet in werking

Toont de status van het aggregaat

Mogelijke statusberichten:

Gestopt, opwarmen, handmatig gestart, lopend door toestand, afkoelen, stoppen

Fout

#0 Geen fout

Geeft aan of er een fout is opgetreden (bijvoorbeeld het aggregaat zou in bedrijf moeten zijn, maar er wordt geen AC ingang gedetecteerd)

Instellingen

Bevat submenu's voor verdere instelling zoals Condities, Opwarmen en afkoelen en Rustige uren. Bevat ook een schakelaar om een alarm in te schakelen als het aggregaat niet in de Autostart modus staat.

Bedrijfstijd en onderhoud

Toont de totale aggregaat bedrijfstijd, dagelijkse bedrijfstijd, resterende tijd tot de volgende onderhoudsbeurt en het ingestelde onderhoudsinterval. Bevat opties om zowel de onderhoudstimer als de dagelijkse dbedrijfstijdteller te resetten.

Instellingen → Apparaten → Aggregaat → Instellingen → Voorwaarden

Bij verlies van communicatie

Aggregaat stoppen

Definieert wat het systeem moet doen als de communicatie met het GX apparaat wegvalt. Opties: Stop aggregaat, Start aggregaat, Laat aggregaat draaien.

Stop aggregaat als de AC ingang beschikbaar is

Uitgeschakeld

Handig voor back-upsystemen waarbij een Quattro is aangesloten op het elektriciteitsnet op de ene AC ingang en een aggregaat op de andere.Indien ingeschakeld stopt het aggregaat automatisch zodra er weer netstroom beschikbaar is.

Acculaadstatus

Uitgeschakeld

Gebruik de laadstatus (SoC) van de accu om het start- en stop gedrag van het aggregaat te regelen. Inschakelen om te activeren.

Start als laadstatus lager is dan het gedefinieerde percentage.

Er kan een aparte startwaarde worden ingesteld voor stille uren om deze indien nodig te overschrijven.

Start nadat de laadstatus conditie gedurende [seconden] is bereikt.

Stop als laadstatus hoger is dan het gedefinieerde percentage.

Er kan een aparte stop waarde voor stille uren worden ingesteld om de bedrijfstijd te minimaliseren zodra het systeem gestabiliseerd is.

Er kan een aparte stop waarde worden ingesteld voor stille uren om deze indien nodig op te heffen.

Accustroom

Accuspanning

AC belasting

Uitgeschakeld

Gebruik een van de parameters om het start- en stop gedrag van het aggregaat te regelen. Inschakelen om te activeren.

Start als de waarde hoger is dan - Ampère / Spanning / Watt.

Start waarde tijdens stille uren - Ampères / Spanning / Watt's (om geprogrammeerde stille uren te overschrijven als dat absoluut noodzakelijk is).

Start nadat voorwaarde is bereikt voor [seconden] (om kortstondige pieken voorbij te laten gaan zonder het opstarten te activeren)

Stop als de waarde lager is dan - Ampères / Spanning / Watt

Stop waarde tijdens stille uren - Ampères / Spanning / Watt's (zorgt voor minder gebruik tijdens stille uren, als het systeem is hersteld).

Stop nadat de toestand is bereikt gedurende [seconden] (om kortstondige dalingen mogelijk te maken zonder de draaiende aggregaat te stoppen)

Omvormer hoge temperatuur

Omvormer overbelasting

Uitgeschakeld

Gebruik de waarschuwing voor hoge temperatuur van de omvormer of de waarschuwing voor overbelasting van de omvormer om het start- en stop gedrag van het aggregaat te besturen. Inschakelen om te activeren.

Start als de waarschuwing gedurende [seconden] actief is (om kortstondige pieken voorbij te laten gaan zonder het opstarten te activeren)

Als de waarschuwing niet meer zichtbaar is, stop na [seconden] (om kortstondige dalingen mogelijk te maken zonder de actieve aggregaat te stoppen)

Bij een waarschuwing voor overbelasting van de omvormer kan het opwarmen van het aggregaat worden overgeslagen.

Tankniveau

Uitgeschakeld

Gebruik het tankniveau om het start- en stop gedrag van het aggregaat te regelen. Inschakelen om te activeren.

Stop als het tankniveau lager is dan drempelwaarde.

Start voorkomen tot het Tankniveau hoger is dan drempelwaarde.

Start waarschuwing als aggregaat gestopt is.

Periodieke inbedrijfstelling

Uitgeschakeld

Inschakelen - Nee / Ja

Interval inbedrijfstelling [dagen]

Sla in bedrijf stellen over als aggregaat al een tijdje loopt: Start altijd, 1, 2, 4, 6, 8, 10 uur.

Start [date] bedrijfsinterval

Starttijd [uu:mm]

Bedrijfsduur (uu:mm)

In bedrijf blijven totdat de accu volledig is opgeladen. Standaard is uitgeschakeld.

Instellingen → Apparaten → Aggregaat → Instellingen

Voorwaarden

Submenu - raadpleeg boven.

Minimale looptijd

0 m

Bepaalt een minimale looptijd in minuten.

Aggregaat detecteren bij AC ingang

Uitgeschakeld

Als deze optie is ingeschakeld, activeert het systeem een alarm als er geen stroom van het aggregaat wordt gedetecteerd op de geselecteerde AC ingang van de omvormer. Zorg ervoor dat de juiste AC ingang is toegewezen aan ”Aggregaat" in de systeeminstellingen.

Alarm als het aggregaat niet in autostart modus staat

Uitgeschakeld

Als dit is ingeschakeld, gaat er een alarm af als de autostart functie langer dan 10 minuten uitgeschakeld blijft.

Stille uren

Uitgeschakeld

Stille uren voorkomen dat het aggregaat opstart bij normale omstandigheden. Het is mogelijk voor sommige instellingen om waarden aan te geven die kunnen worden overschreven voor de stille uren (een extreem lage accuspanning om bijvoorbeeld te voorkomen dat een systeem wordt uitgeschakeld)

Opwarmen & afkoelen

Opwarmtijd

60

Stelt de vertragingstijd in voor het opwarmen van het aggregaat via relaisbesturing voordat deze wordt aangesloten op het systeem. Gedurende deze tijd blijft het AC ingangsrelais open en is de omvormer/acculader nog niet aangesloten.

Afkoeltijd

180

Stelt de vertragingstijd in nadat het aggregaat is losgekoppeld van het systeem, zodat hij kan afkoelen voordat hij wordt uitgeschakeld. Het AC ingangsrelais blijft open tijdens deze periode.

Stoptijd aggregaat

0

Instellingen → Apparaten → Aggregaat → Looptijd en service

Totale bedrijfstijd van het aggregaat (uren)

Uren

Geeft het totale aantal uren weer dat het aggregaat heeft gewerkt.

Dagelijkse bedrijfstijd

Submenu met de dagelijkse bedrijfstijd van de afgelopen 30 dagen.

Reset dagelijkse bedrijfstijd tellers

Biedt een optie om de bedrijfstijdtellers van het aggregaat te resetten. Dit is handig na vervanging van het aggregaat, grote reparaties of als de tellers worden gebruikt voor het bijhouden van onderhoudswerkzaamheden.

Bedrijfstijd tot onderhoud

Uren

Geeft de resterende looptijd voor het volgende geplande onderhoud weer. Voer het gewenste onderhoudsinterval in uren in.

Aggregaat onderhoudsinterval

Uren

Stelt het onderhoudsinterval van het aggregaat in uren in. Dit bepaalt hoe vaak onderhoud nodig is op basis van de looptijd. Indien niet ingesteld is de looptijd tot aan onderhoud verborgen.

Reset onderhoud timer

Druk om onderhoud timer te resetten nadat het onderhoud voltooid is.

Instellingen → Apparaten → Tankpomp - Automatische pomp start/-stop instellen op basis van informatie over het tankniveau (zender).

Pompstatus

-

Geeft aan of de pomp momenteel draait of is gestopt.

Modus

Auto

Definieert de pompbesturingsmodus. De opties zijn Auto, aan en uit. Dit werkt als een handmatige overbrugging als een tanksensor is aangesloten en start-/stopniveaus zijn gedefinieerd.

Tanksensor

Geen tanksensor

Selecteer de tanksensor die wordt gebruikt om de pomp te activeren. Als er geen sensor is aangesloten of gedetecteerd, wordt "No tank sensor" (Geen tanksensor) weergegeven.

Startniveau

50%

Bepaalt het tankniveau waarbij de pomp start (relais sluit). Als het gemeten niveau onder deze waarde komt, wordt de pomp geactiveerd.

Stopniveau

80%

Bepaalt het tankniveau waarbij de pomp stopt (relais opent). Als het gemeten niveau boven deze waarde komt, wordt de pomp gedeactiveerd.
