Toepassing Externe omschakelautomaat

4. Instellingen

In deze sectie:

4.1. Upgraden naar S99 VE.Bus firmware

De MultiPlus(-II) eenheden vereisen toepassing specifieke VE.Bus firmware, geïdentificeerd door het “.S99” subversienummer.

Upgrade procedure:

  1. Download het xxxyy.S99.vff bestand van https://professional.victronenergy.com/

  2. Installeer de firmware via VEFlash, de VictronConnect app of het VRM portaal.

  3. Zorg ervoor dat het xxxyy.S99.vff-bestand geselecteerd wordt tijdens het bijwerken van de firmware.

  4. Herhaal het proces voor alle MultiPlus(-II) eenheden.

Let op

OPGELET: Gebruik nooit een MultiPlus(-II) eenheid met standaard firmware in een ”Externe omschakelautomaat" toepassing. Dit veroorzaakt dat het systeem aansluit op de AC ingang en waarschijnlijk de stroombeveiliging op dat alleen meten circuit start.

4.2. VE.Bus systeeminstellingen

Gebruik de ”VE.Bus-systeemconfigurator" om het systeem op te stellen.

Instellingsprocedure

  1. Stel alle fase masters in AC ingang groep 1 in.

  2. Stel alle slaven in AC ingang Groep 2 in.

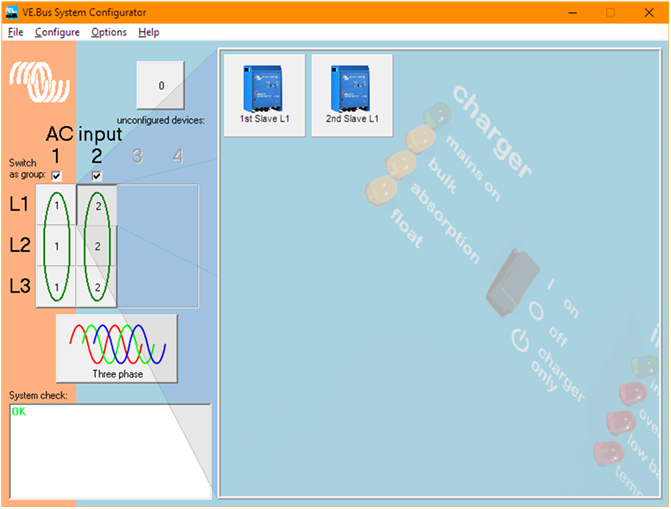

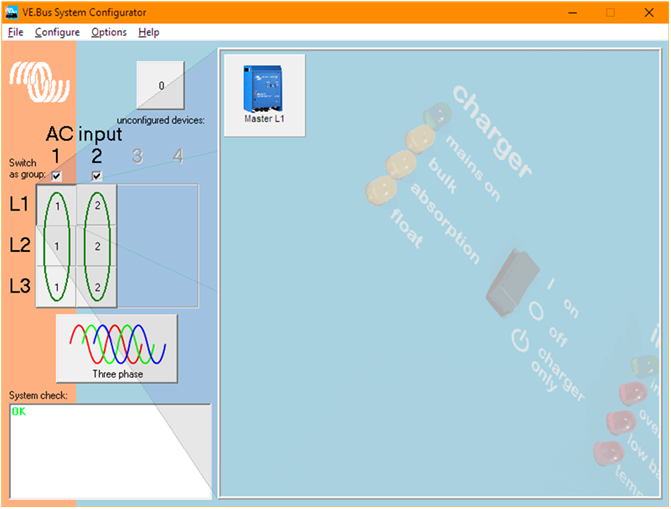

Raadpleeg de volgende screenshots.


4.3. MultiPlus(-II) instelling

Gebruik "VEConfigure" om elke MultiPlus(-II) eenheid in te stellen.

Instellingsprocedure:

  1. Zorg ervoor dat de “S99” firmwareversie geïnstalleerd is

  2. Ga naar het “Algemeen” tabblad.

  3. Stel, voor alle fase master eenheden en alle slaafeenheden, de ”Stroomsensorwaarde" in op 100 of 400 A, overeenkomend met de stroomsterkte van de stroomsensor.

  4. Ga naar het ”Net” tabblad.

  5. Stel voor alle eenheden de netcode in zoals vereist. Selecteer voor zelfvoorzienend ‘Geen’ en voor net-gekoppelde de toepasselijke netcode.

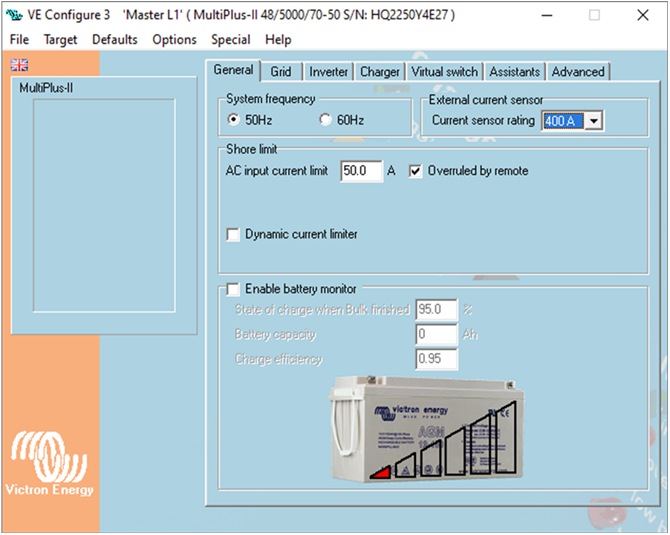

Raadpleeg de volgende schermafbeelding.


4.4. Venus OS versie

Als er een GX apparaat gebruikt wordt, dan moet het bijgewerkt worden naar Venus OS-versie 3.33 of later.

4.5. GX apparaat start/stop functie van aggregaat.

Als het systeem een aggregaat bevat, raden we aan de start/stopfunctie van het aggregaat in onze GX apparaten te gebruiken, inclusief de afkoel functie, om een naadloze omschakeling te garanderen.

Lees hier hoe het werkt:

Alshet systeem het signaal ontvangt om het aggregaat te stoppen, dan neemt de omvormer eerst de belasting over. Alleen hierna en na de ingestelde afkoelperiode stopt het aggregaat. Dit maakt de exacte openingstijd van de magneetschakelaar irrelevant, zorgend voor een directe (0 ms) omschakeling zonder onderbreking.

Daarentegen zal het eerst stoppen van het aggragaat en de omvormer de omschakeling laten starten nadat deze een spannings- of frequentiedaling heeft gedetecteerd, wat zal resulteren in een langzamere omschakeling, ongeacht de snelheid van de magneetschakelaar.

Voor meer informatie over de start/stop-functie van het GX aggregaat en integratie met DSE, ComAp en overige aggregaat besturingen raadpleeg hoofdstuk 17 van de GX handleiding.
