Toepassing Externe omschakelautomaat

3. Installatie

In deze sectie:

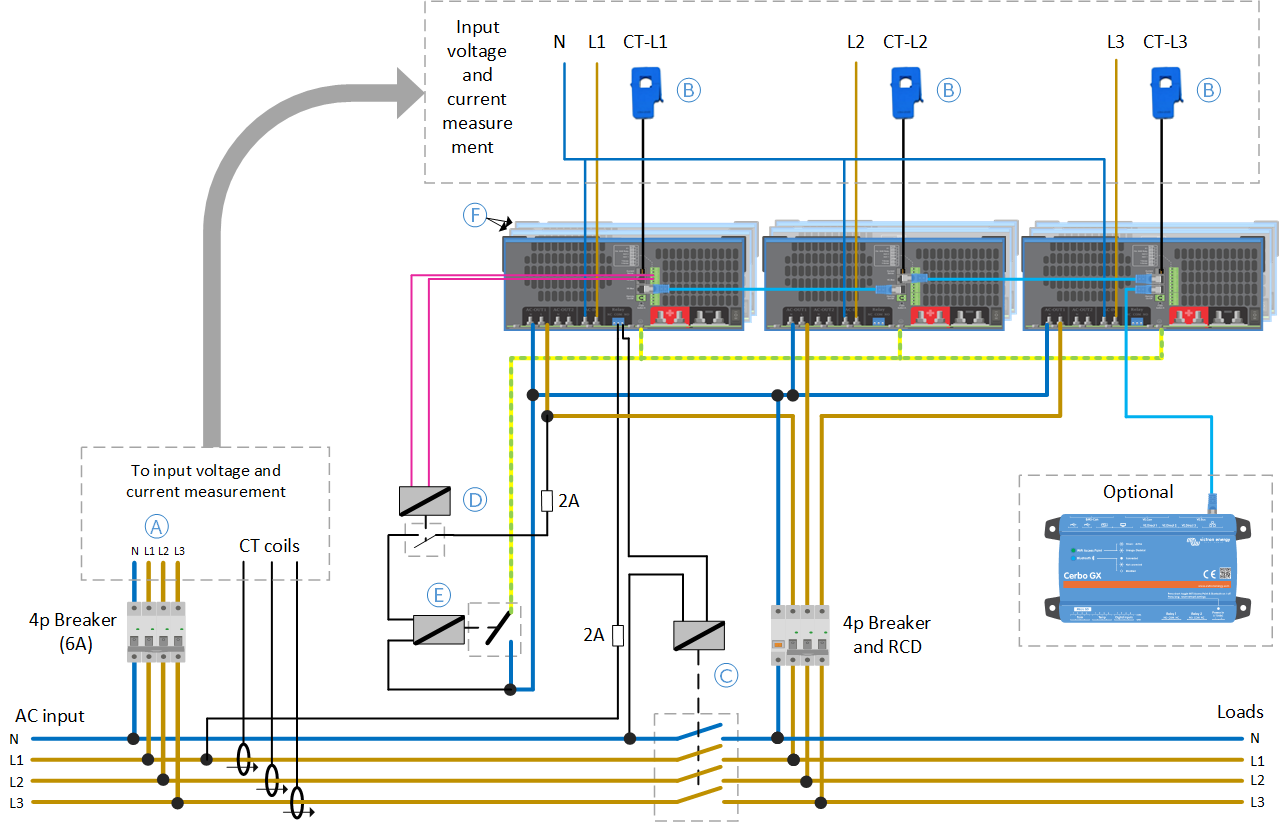

A

Draden AC spanningsmeting, aangesloten op de MultiPlus(-II) AC-IN aansluitklemmen.

B

Stroomtransformatoren voor MultiPlus(-II), aangesloten op de MultiPlus(-II) stroomtransformator aansluitklemmen.

C

Externe omschakelautomaat, aangedreven door de MultiPlus(-II) programmeerbare relais (AUX relais) aansluitklemmen.

D

Aardingshulprelais, aangedreven door de MultiPlus(-II) externe aardingsrelais aansluitklemmen.

E

Aardrelais, aangedreven door de aardhulprelais.

F

Extra MultiPlus(-II) eenheden kunnen parallel geschakeld worden in elke fase met alleen hun AC-OUT en VE.Bus aansluitklemmen aangesloten.

Raadpleeg voor het schema op ware grootte, inclusief een Ziehl UFR1001E relais, de Bedradingsschema's rubriek.

Waarschuwing

Parallel geschakelde en meer fasen systemen zijn complex. We ondersteunen niet of bevelen niet aan dat niet opgeleide en/of onervaren installateurs werken aan deze systemen.

Controleer alle bedrading voordat het systeem voor het eerst wordt ingeschakeld. Bedradingsfouten kunnen de MultiPlus(-II) eenheden beschadigen.

3.1. AC spanningsmeting

De MultiPlus(-II) AC ingang werkt als een meetingang. Aangezien het interne terugvoerrelais niet wordt gebruikt, kunnen de draden relatief dun zijn; draden van 1,5 mm² zijn voldoende.

Aansluitiprocedure:

  1. Sluit de AC-IN aansluitklemmen van MultiPlus(-II) aan op AC voeding.

  2. Sluit, voor parallel geschakelde eenheden, alleen de master eenheid (van elke fase) aan op de AC-IN aansluitklem en laat de AC-IN aansluitklemmen van de slaafeenheden niet aangesloten.

  3. Gebruik een 6 A vierpolige stroomonderbreker om de fasen en nul draden van zekeringen te voorzien.

3.2. Stroomtransformator

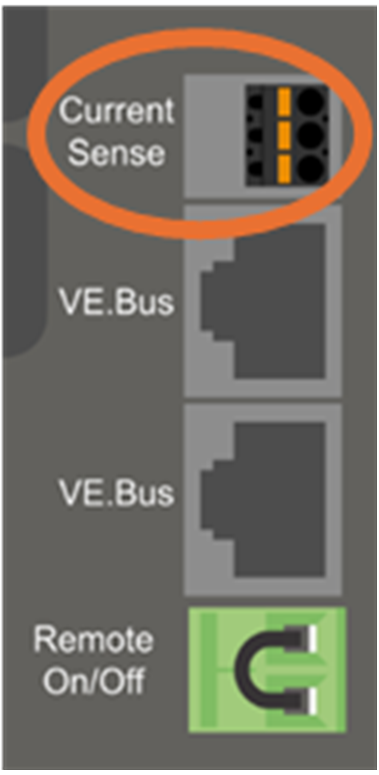

De stroomtransformatoren voor elke fase (L1, L2 en L3) zijn aangesloten op de “Stroomdetectie” ingangen op de respectievelijke fase master MultiPlus(-II) eenheden:

Aansluitiprocedure:

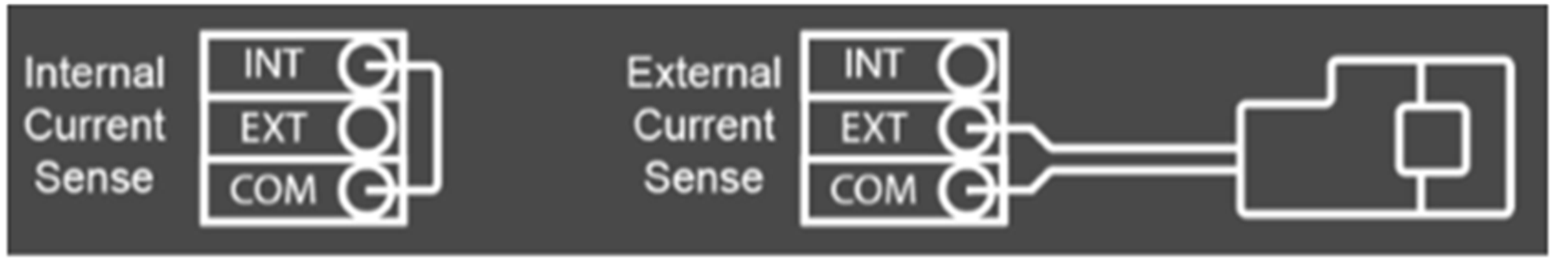

  1. Verwijder de draadbrug tussen de INT- en COM-aansluitklemmen.

  2. Sluit de rode sensordraad aan op EXT-aansluitklem en de witte sensordraad op de COM-aansluitklem.

  3. Zorg ervoor dat de draadrichting door de stroomsensor de pijl volgt die gericht is van het aggregaat naar de MultiPlus(-II).


Belangrijke opmerkingen:

  • Leid de bedrading van de stroomsensor niet parallel aan en in de buurt van AC-voedingsbedrading, signaalbedrading of VE.bus bedrading om signaalstoring te voorkomen.

  • De 400 A stroomtransformator heeft een verminderde stroomdetectie nauwkeurigheid, vooral bij lage stroom.

Compatibele stroomtransformatoren:

  • CRT12XXXXXX: Stroomtransformator 100 A:50 mA voor MultiPlus-II & MultiPlus 20 kW, met aansluitdraden (verkrijgbaar met kabellengtes van 1,5 en 20 m).

  • CTR140050100: Stroomtransformator 400 A:50 mA voor MultiPlus-II & MultiPlus 20 kW (10 m) met aansluitdraden (de bekabeling van de stroomsensor kan met 0,75 mm²- draad tot 20 m worden verlengd).

  • CRT11XXXXXXX: Stroomtransformator 100 A:50 mA voor MultiPlus-II stekkeraansluiting (voor oudere MultiPlus-II eeheden, beschikbaar in 1,5 of 20 m lengte).

Raadpleeg voor meer informatie het volgende: https://www.victronenergy.nl/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Aarderelais

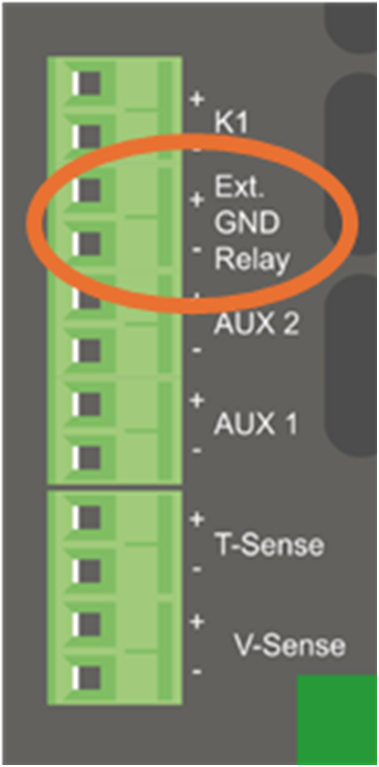

Het stuursignaal voor het aardingsrelais wordt via een hulprelais geleverd door de „Ext GND Relay“ aansluitingen van de MultiPlus(-II) op de L1-fase van de hoofdunit.

Omdat het uitgangssignaal van het “Ext GND Relay” beperkt is tot 24 V / 200 mA, moet een hulprelais met een 24 V spoel worden gebruikt om het eigenlijke aardingsrelais te schakelen.

Het nominale vermogen van het aardingsrelais moet overeenkomen met het totale omvormervermogen van het systeem.

Aansluitiprocedure:

  1. Sluit de spoel aansluitklemmen van het hulprelais aan op de MultiPlus(-II) "Ext. GND Relay" aansluitklemmen.

  2. Sluit de voedingsaansluitingen van het hulprelais aan op L1 MultiPlus(-II) AC-OUT L aansluitklem en één van de spoel aansluitklemmen van het aardingsrelais. Zeker deze draad met een zekering van 2 A.

  3. Sluit de resterende spoel aansluitklem van het aardingsrelais aan op L1 MultiPlus(-II) AC-OUT N aansluitklem.

  4. Sluit de voedingsaansluitingen van het aardingsrelais aan tussen MultiPlus(-II) GND en AC-OUT N aansluitklemmen.


3.4. Externe omschakelautomaat

Elke standaard magneetschakelaar kan gebruikt worden.

Daar omvormerstroom door de AC uitgangen van de MultiPlus(-II) eenheden vloeit, zorg er dan voor dat de bedrading van de externe overdrachtmagneetschakelaar de juiste afmetingen heeft en symmetrisch is.

Aansluitiprocedure:

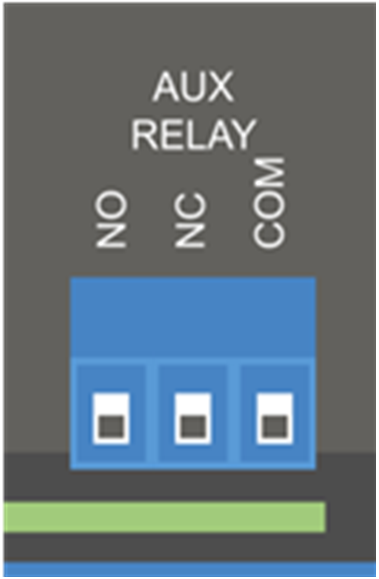

  1. Sluit de magneetschakelaarspoel rechtstreeks aan op de NO- en COM aansluitklemmen van de MultiPlus(-II) "AUX RELAY" aansluitklemmen van de L1 fase master eenheid. Zeker deze draad met een zekering van 2 A.

  2. Sluit één zijde van de voedingsaansluitingen van de magneetschakelaar aan op de AC voeding.

  3. Sluit de andere zijde van de voedingsaansluitingen van de magneetschakelaar aan op de AC-OUT aansluitklemmen of de MultiPlus(-II) eenheden en de AC belastingen.

  4. Bescherm de AC uitgangsbedrading met een stroomonderbreker, die geschikt is voor de verwachte belasting en draaddikte. Breng zowel een zekering aan op de fase- als op de nul bedrading.


3.5. Ziehl relais

Een Ziehl UFR1001E relais kan vereist zijn voor bepaalde net gekoppelde landen of toepassingen. De Landenlijst netcode certificering rubriek vermeldt de vereisten per land.

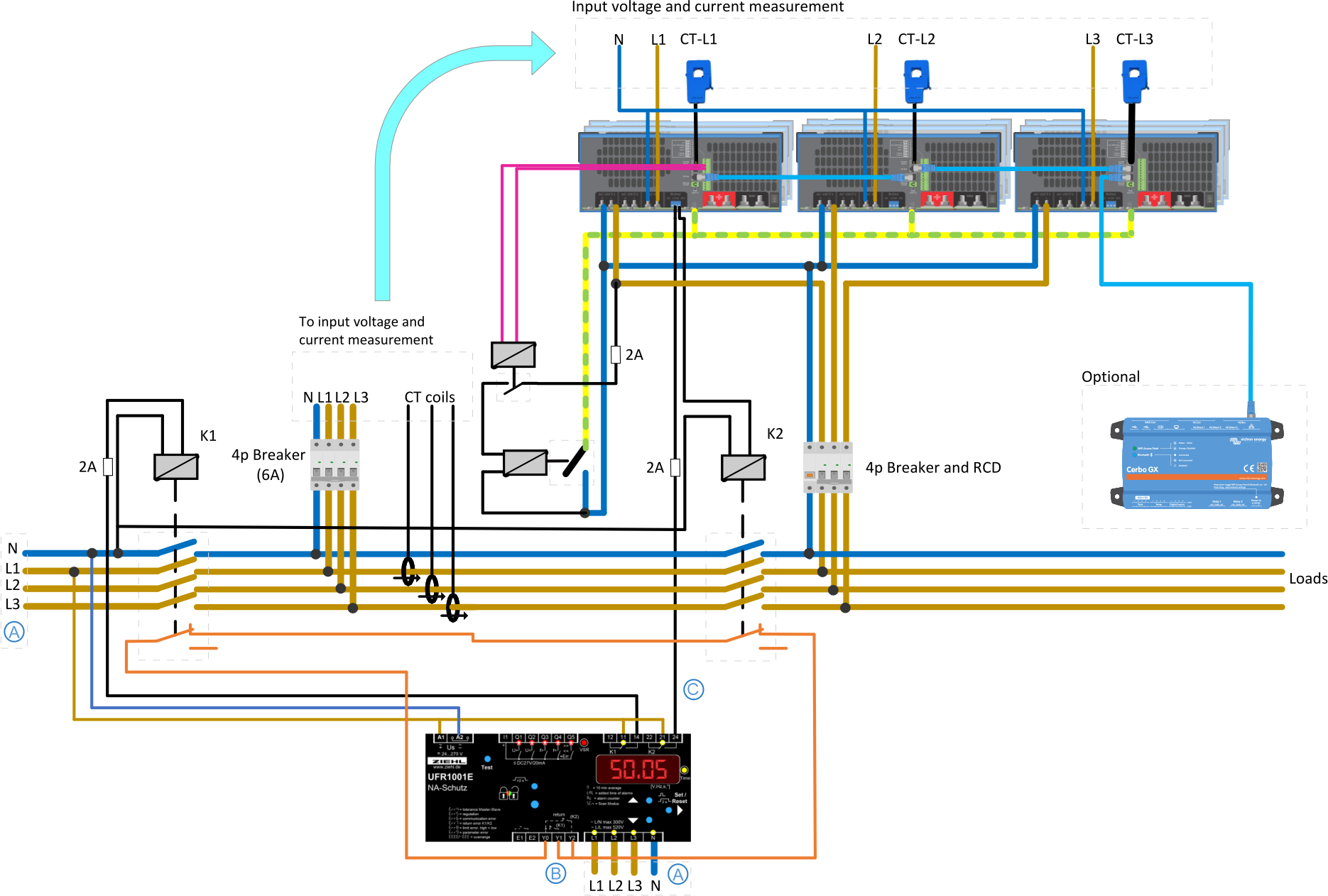

A

Net of aggregaat

B

K1, K2 terugkoppeingssignalen voor positie van de omschakelautomaat

C

MultiPlus(-II) kan K2 openen

Ga, voor meer informatie over de Ziehl UFR1001E relais, onze website: https://www.victronenergy.nl/accessories/ziehl-voltage-frequency-sensitive-relay-ufr1001e

Raadpleeg voor het volledige bedradingsschema de Bedradingsschema met toegevoegd Ziehl relais rubriek.
