2. Functionaliteit
In deze sectie:
De externe omschakelautomaat vervangt de interne AC omschakelautomaat van elke individuele MultiPlus(-II) eenheid in het systeem. Het systeem werkt haast identiek aan het systeem dat de interne AC omschakelautomaten gebruikt.
Functies zoals UPS functionaliteit, AC ingangsstroombeperking, PowerControl en PowerAssist blijven actief.

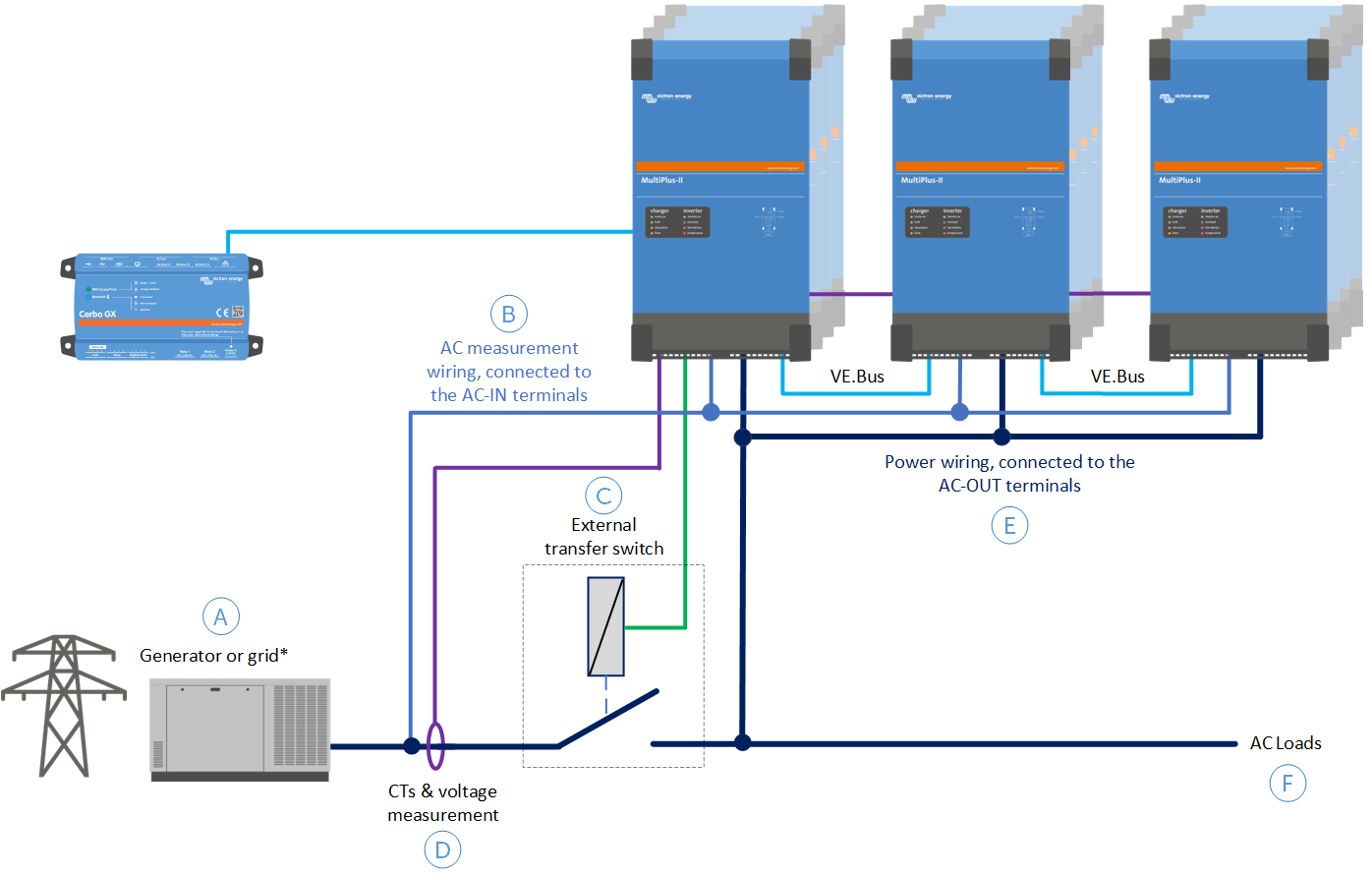

2.1. Enkelvoudig lijn schema
| ||
A | Aggregaat of net* *) Raadpleeg de rubriek Landenlijst netcode certificering voor goedkeuringen en vereisten voor nettoepassingen. | |
B | Bedrading AC spanningsmeting, aangesloten op de MultiPlus(-II) AC-IN aansluitklemmen | |
C | Externe omschakelautomaat | |
D | Stroomtransformatoren (CTs) en draden AC spanningsmeting | |
E | Vermogenbedrading aangesloten op de MultiPlus(-II) AC-OUT aansluitklemmen | |
F | AC belastingen | |
