Multi RS Solar

Er zijn enkele situaties waarbij de accu's niet laden.

Dit kan aangeduid worden door lage of geen accustroom getoond in de VictronConnect app.

7.2.2. Accu instellingen te laag

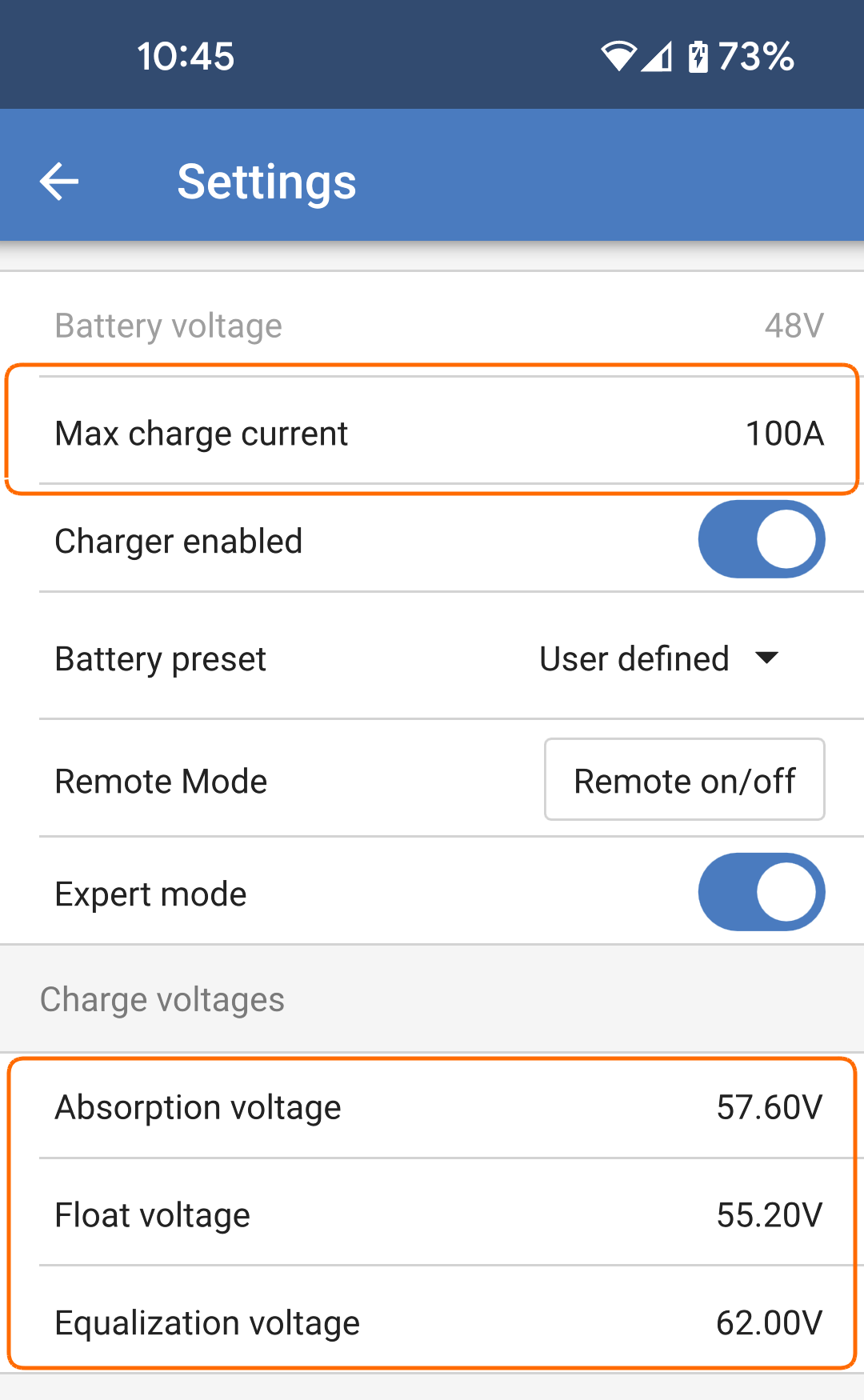

Ga in de VictronConnect app naar PV lader ”Instellingenmenu" en selecteer het ”accu" menu. Controleer of de "Max. laadstroom" waarde juist is ingesteld en overeenstemt met de aanbeveling van de accufabrikant. Controleer dat de acculaadspanningen ingesteld zijn in overeenstemming met de specificaties van de accuproducent.

Fout 2 - Accuspanning te hoog:

Deze fout wordt automatisch hersteld nadat de accuspanning gezakt is. Deze fout kan voorkomen door andere met de accu verbonden laadapparatuur of bij een fout in de laadregelaar.

Fout 3, fout 4 - Storing remote temperatuursensor:

Controleer of de T-sense connector juist is aangesloten op een remote temperatuursensor. Meest waarschijnlijke oorzaak: de remote T-sense connector is aangesloten op de BAT+ of BAT- klemmen. Deze fout wordt hersteld na juiste aansluiting.

Fout 5 - Storing remote temperatuursensor (verbinding verbroken)

Controleer of de T-sense connector juist is aangesloten op een remote temperatuursensor. Deze fout wordt niet automatisch hersteld.

Fout 6, Fout 7 - Storing remote accuspanningsensor

Controleer of de V-sense connector juist is aangesloten op de accupolen. Meest waarschijnlijke oorzaak: de remote V-sense connector is met omgekeerde polariteit aangesloten op de BAT+ of BAT- klemmen.

Fout 8 - Storing remote accuspanningsensor (verbinding verbroken)

Controleer of de V-sense connector juist is aangesloten op de accupolen.

Fout 11 - Accu hoge rimpelspanning:

Een hoge DC rimpel wordt meestal veroorzaakt door losse DC kabelverbindingen en/of een te dunne DC bedrading. Nadat de omvormer uitgeschakeld werd vanwege te hoge DC rimpelspanning wacht de omvormer 30 seconden en herstart dan.

Na drie herstarts gevolgd door een uitschakeling vanwege een te hoge DC rimpelspanning binnen 30 seconden na het opnieuw opstarten, zal de omvormer worden uitgeschakeld en zal het niet opnieuw proberen op te starten. Om de omvormer opnieuw te starten, schakel de omvomer Uit en vervolgens weer Aan.

Een continu hoge DC rimpel verkort de verwachte levensduur van de omvormer.

Fout 17 - Regelaar oververhit ondanks verminderde uitgangsstroom:

Deze fout wordt automatisch hersteld als de lader is afgekoeld. Controleer de omgevingstemperatuur en controleer of er geen obstakels in de buurt van de ventilatieroosters zijn.

Fout 20 - Maximale bulktijd overschreden:

De maximale bulktijd bescherming is een functie die in de laders zat toen ze net werden uitgebracht (2015 of eerder) en later is deze functie verwijderd.

Als deze fout optreed, werk dan bij naar de nieuwste firmware.

Als er dan nog steeds een fout optreed, voer dan een reset uit naar de fabrieksinstellingen en stel de zonnelader opnieuw in.

Fout 22, fout 23 - Storing interne temperatuursensor:

De interne temperatuurmetingen zijn buiten bereik.

Koppel alle draden los en sluit vervolgens alle draden weer aan om de eenheid opnieuw te laten starten.

Deze fout wordt niet automatischhersteld.

Als de fout zich blijft voordoen, neem dan contact op met de leverancier, er is mogelijk een hardwarefout.

Fout 27 - Lader kortsluiting:

Deze toestand duidt op een te hoge stroom aan de accuzijde. Dit kan gebeuren als een accu met de eenheid verbonden is via een magneetschakelaar. Of in geval de lader opstart zonder een verbonden accu maar verbonden met een omvormer die een grote ingangcapaciteit heeft.

Deze fout wordt automatisch hersteld. Als de fout niet automatisch wordt hersteld: koppel de laadregelaar los van alle stroombronnen, wacht 3 minuten en start het weer opnieuw op. Als de fout blijft, is de lader waarschijnlijk defect.

Fout 29 - Te veel laden bescherming:

Deze fout wordt automatisch hersteld als de accuspanning onder de druppelspanning zakt. Om de accu te beschermen tegen te veel laden is de accu ontkoppeld.

Mogelijke oorzaken:

Fout 33 - PV Te hoge spanning:

Deze fout zal automatisch herstellen als de PV spanning naar veilige waardes gezakt is. Deze foutmelding geeft aan dat de configuratie van de PV reeks met betrekking tot de open-circuit spanning van essentieel belang is voor deze lader. Controleer de configuratie en herorganiseer panelen indien nodig.

Fout 34 - PV Te hoge stroom:

De stroom van de PV reeks heeft de maximaal toegestane stroom overschreden. Deze fout kan worden veroorzaakt door een interne systeemfout. Koppel de lader los van alle stroombronnen, wacht 3 minuten en start opnieuw op. Als de fout blijft, is de regelaar waarschijnlijk defect, neem contact op met de leverancier.

Fout 35 - PV Te hoog vermogen:

Werk de firmware bij tot minstens v1.08 omdat daarmee de problemen die deze fout veroorzaken opgelost zijn.

Als er firmware v1.08 of nieuwer gebruikt wordt, dan duidt deze fout aan dat de interne DC spanning te hoog is. Deze fout wordt automatisch hersteld. Als de fout niet automatisch wordt hersteld: koppel de laadregelaar los van alle stroombronnen, wacht 3 minuten en start het weer opnieuw op. Als de fout blijft, is de lader waarschijnlijk defect.

Fout 41 - Omvormer uitgeschakeld (isolatieweerstand paneel te laag):

PV paneel isolatieweerstand te laag. Controleer de bekabeling van de PV reeks en paneel isolatie, de omvormer start automatisch op als het probleem verholpen is.

Fout 42 - Omvormer uitgeschakeld (aardingsstroom te hoog >30 mA):

De aardlekstroom in de PV reeks is hoger dan de toegestane 30 mA limiet. Deze fout wordt niet automatisch hersteld. Controleer de PV reeks bekabeling en paneel isolatie. Controleer de installatie en herstart de unit door middel van de Aan- / Uit schakelaar.

Fout 43 - Omvormer uitgeschakeld (aardingsfout):

Het spanningsverschil tussen nul en aarde is te hoog.

Omvormer of Multi (niet aangesloten op het net):

Multi (aangesloten op het net):

Deze fout wordt niet automatisch hersteld. Controleer de installatie en herstart de eenheid door middel van de Aan /Uitschakelaar.

Fout 50, Fout 52 - Omvormer overbelast, omvormer piekstroom:

Sommige belastingen zoals motoren of pompen trekken grote aanloopstromen in een opstartsituatie. In dergelijke omstandigheden is het mogelijk dat de aanloopstroom hoger is dan het te hoge stroomniveau van de omvormer. In dit geval zal de uitgangsspanning snel afnemen om de uitgangsstroom van de omvormer te begrenzen. Indien te hoge stroom niveau voortdurend overschreden wordt, wordt de omvormer uitgeschakeld: wacht 30 seconden en herstart vervolgens.

De omvormer kan voor een korte periode meer stroom leveren dan het nominaal stroomniveau. Als deze tijd wordt overschreden dan stopt de omvormer.

Na 3 keer opnieuw opgestart te zijn, gevolgd door een nieuwe overbelasting binnen 30 seconden, zal de omvormer uitschakelen en uitgeschakeld blijven. Om de omvormer opnieuw te starten, schakel de omvomer Uit en vervolgens weer Aan.

Als de fout blijft verlaag dan de belastingen op de AC uitgangsklem door apparaten uit te schakelen of los te koppelen.

Fout 51 - Omvormer temperatuur te hoog:

Een hoge omgevingstemperatuur of een blijvende hoge belasting kan ertoe leiden dat de temperatuur te hoog wordt. Verlaag de belasting en/of verplaats de omvormer naar een beter geventileerd gebied en controleer op belemmeringen in de buurt van de ventilatoruitlaten.

De omvormer zal opnieuw opstarten na 30 seconden. De omvormer blijft niet uitgeschakeld na meerdere pogingen.

Fout 53 - Omvormer uitgangsspanning:

Als de accuspanning laag begint te worden en er komt een grote belasting op de AC uitgang te staan dan is de omvormer niet in staat de juiste uitgangsspanning te behouden. Laad de accu opnieuw of verlaag de AC belastingen om de werking te behouden.

Fout 54 - Omvormer uitgangsspanning:

Als de accuspanning laag begint te worden en er komt een grote belasting op de AC uitgang te staan dan is de omvormer niet in staat de juiste uitgangsspanning te behouden. Laad de accu opnieuw of verlaag de AC belastingen om de werking te behouden.

Als de fout onmiddellijk verschijnt bij het inschakelen van de omvormer (zonder belasting) op een volle accu dan is de oorzaak hoogstwaarschijnlijk een defecte vervangbare interne zekering. Neem contact op met de Victron leverancier voor ondersteuning.

Fout 55, Fout 56, Fout 58 - Omvormer zelftest mislukt:

Vóór het inschakelen van de uitgangen voert de omvormer zelftesten uit. Als één van deze testen mislukt dan zal een foutbericht getoond worden en zal de omvormer niet inschakelen.

Probeer eerst de omvormer te herstarten door deze uit te schakelen en vervolgens weer in te schakelen. Als de fout aanhoudt, is de omvormer waarschijnlijk defect.

Fout 57 - Omvormer AC spanning op uitgang:

Er is al een AC spanning op de AC uitgangsklem voor het inschakelen van de omvormer. Controleer of de AC uitgang niet is verbonden met een stopcontact of een andere omvormer.

Deze fout wordt niet automatisch hersteld. Controleer de installatie en herstart de eenheid door middel van de Aan /Uitschakelaar.

Fout 59 - AC-IN-1 relaistest storing:

Automatisch controleren van het ontkoppelen betekent mislukking. Dit duidt gewoonlijk op een defect relais (klevend contact) in het AC ingangscircuit.

Fout 65 - communicatiewaarschuwing:

Communicatie met één van de parallel geschakelde regelaars is verbroken. Schakel de regelaar uit en weer in om de waarschuwing te wissen.

Fout 66 - Incompatibel apparaat:

De lader is parallel geschakeld aan een andere lader met verschillende instellingen en / of een ander laadalgoritme.

Zorg ervoor dat alle instellingen hetzelfde zijn en werk de firmware van alle laders bij naar de laatste versie.

Deze fout verschijnt ook als MPPT's verbonden zijn met een GX apparaat terwijl ze ingesteld zijn voor een VE.Smart netwerk. Schakel de VE.Smart netwerk functies uit en gebruik in de plaats ervan de GX.

Verdere stappen voor de probleemoplossing zijn hier beschreven.

Fout 67 - BMS Verbinding verbroken:

Deze fout wordt getoond als de lader is ingesteld om te worden bestuurd door een BMS, maar geen besturingsberichten van een BMS ontvangt. In die situatie stopt de lader met laden door de uitgangsspanning te verlagen naar de basis spanning van de accu. Dit is een veiligheidsmechanisme, de reden om nog steeds de uitgang in te schakelen is om een systeem toe te laten zelf te herstellen van een lage accu situatie.

PV laders tonen deze fout alleen als er PV vermogen beschikbaar is en het apparaat dus klaar is om te beginnen met laden. Het wordt 's nachts niet getoond. En als er een permanent probleem is, zal de fout 's ochtends optreden en 's nachts verdwijnen, enzovoort.

Oplossing: controleer de verbinding tussen de lader en het BMS.

Hoe de lader opnieuw in te stellen op de standalone modus

Onze laders en PV laders stellen zichzelf automatisch in om BMS gestuurd te zijn als ze hierop zijn aangesloten; ofwel direct of via een GX apparaat. En die instelling is semi permanent: uit- en inschakelen van lader zal deze instelling niet resetten.

Bij het verwijderen van de lader uit dergelijk systeem, en het opnieuw gebruiken in een systeem zonder BMS, moet die instelling gewist worden. Kijk hier hoe dat te doen:

Fout 69 - Netwerk verkeerd ingesteld:

Van toepassing op de Inverter RS en Multi RS modellen. Firmware versies 1.11 en hoger.

Deze fout geeft een probleem in de instellingen aan. Er zijn eenheden aanwezig op dezelfde CAN bus die verschillende systeeminstellingen hebben. Zorg ervoor dat alle eenheden ofwel ingesteld zijn op “1-fase” of “3-fasen” en alle eenheden zijn ingesteld op ofwel ”50 Hz” of ”60 Hz”. Alle eenheden blijven uitgeschakeld tot de instellingen zijn hersteld, waarna de eenheden opnieuw beginnen te werken.

Fout 70 - Netwerk verkeerd ingesteld:

Van toepassing op de Inverter RS modellen. Firmware versies 1.11 en hoger.

Omvormer RS eenheden kunnen niet gekoppeld worden aan een Multi RS en/of omschakelautomaat.

Fout 71 - Netwerk verkeerd ingesteld:

Van toepassing op de Inverter RS en Multi RS modellen. Firmware versies 1.11 en hoger.

Er zijn eenheden aanwezig met incompatibele firmware op de CAN bus. Zorg ervoor dat alle eenheden bijgewerkt worden tot dezelfde firmware versie. Alle eenheden blijven uitgeschakeld tot de firmwares bijgewerkt zijn, waarna de eenheden opnieuw beginnen te werken.

Fout 72 - Faserotatie:

Van toepassing op de Inverter RS en Multi RS modellen. Firmwareversies 1.12 en hoger.

Controleer of de fasevolgorde correct is L1→L2→L3.

De omvormers blijven in bedrijf, maar maken geen verbinding met het elektriciteitsnet. Als het probleem is opgelost,dan maken de eenheden verbinding met het net..

Fout 73 - Meerdere AC ingangen:

Van toepassing op de Inverter RS en Multi RS modellen. Firmwareversies 1.12 en hoger.

Per fase is maar één actieve aansluiting op het net toegelaten, verwijder de overtollige aansluiting of schakel ze uit.

De omvormers blijven in bedrijf, ze worden niet aangesloten op het net. Als het probleem is opgelost,dan maken de eenheden verbinding met het net..

Fout 74 - Te veel eenheden parallel geschakeld:

Van toepassing op de Inverter RS en Multi RS modellen. Firmwareversies 1.12 en hoger.

Het aantal parallel geschakelde omvormers komt niet overeen met de overdrachtcapaciteiten van de AC ingangsrelais van de Multi RS of omschakelautomaat. Firmware v1.12 ondersteunt geen parallel geschakelde eenheden en een netaansluiting, dus elke combinatie van een Multi RS met een netaansluting met meer dan één parallel geschakelde eenheid start deze foutcode op de Multi RS. De Multi RS ondersteunt momenteel uitsluitend 3 eenheden in 3-fasen configuratie.

De omvormers blijven in bedrijf, de eenheden geen verbinding met het net. Als het probleem is opgelost,dan maken de eenheden verbinding met het net..

Fout 75 - Netwerk verkeerd ingesteld:

Van toepassing op Multi RS modellen. Firmwareversiens 1.19 en hoger.

3-Fasen werking is nog niet gecertificeerd in combinatie met de geselecteerde netcode.

De omvormers blijven in bedrijf, de eenheden geen verbinding met het net.

Fout 76 - Netwerk onvolledig:

Van toepassing op de Inverter RS en Multi RS modellen.

De omvormers worden uitgeschakeld omdat er onvoldoende eenheden zijn om een netwerkopstelling te laten werken. Controleer of alle vereiste apparaten zijn ingeschakeld en of de CAN interfacekabels goed zijn aangesloten. Alle eenheden blijven uitgeschakeld tot de installatie hersteld is, waarna de eenheden opnieuw beginnen te werken.

Gerelateerde instellingen in VictronConnect zijn “CAN netwerk eiland bedrijf voorkomen” + “Aantal omvormers in het systeem” en “Verdergaan met ontbrekende fase” in de Systeemrubriek.

Fout 116 - Kalibratiegegevens verloren:

Als de eenheid niet werkt en fout 116 verschijnt als de actieve fout, dan is de eenheid defect. Neem contact op met de leverancier voor een vervangend product.

Als de fout alleen aanwezig is in de historische gegevens en het apparaat normaal werkt, kan deze fout veilig worden genegeerd.

Verklaring: Als de eenheden voor de allereerste keer in de fabriek opstarten, hebben ze geen kalibratiegegevens en wordt een fout 116 gelogd. Uiteraard had dit moeten worden gewist, maar in het begin verlieten de eenheden de fabriek met dit bericht nog in de geschiedenisgegevens.

Fout 117 - Incompatibele firmware:

Deze fout geeft aan dat een firmware-update niet voltooid werd, dus is het apparaat maar gedeeltelijk bijgewerkt. Mogelijke oorzaken zijn: apparaat buiten bereik bij draadloos bijwerken, een kabel werd ontkoppeld of de spanning viel weg tijdens het bijwerken.

Om dit te herstellen moet het bijwerken opnieuw geprobeerd worden, download de juiste firmware voor het apparaat via het Victron Professional Portaal

Als het GX apparaat met VRM verbonden is, dan kan er een remote firmware-update uitgevoerd worden via dit firmwarebestand. Dit kan gedaan worden via de VRM website of via het VRM tabblad in VictronConnect. VictronConnect kan ook samen met het firmwarebestand gebruikt worden via een Bluetooth verbinding.

De procedure om het bestand toe te voegen aan VictronConnect en de update te starten wordt hier beschreven: 9. Firmware updates.

Fout 119 - Instellingen gegevens verloren:

De lader kan zijn instellingen niet lezen en is gestopt.

Deze fout wordt niet automatisch hersteld. Om het weer werkend te krijgen:

Meld dit alstublieft aan de Victron leverancier en vraag om het aan Victron te melden; aangezien deze fout nooit zou mogen gebeuren. Voeg bij voorkeur de firmwareversie en andere details toe (VRM URL, VictronConnect schermafbeeldingen of vergelijkbaar).

Fout 121 - Test fout:

Als de eenheid niet werkt en fout 121 verschijnt als de actieve fout, dan is de eenheid defect. Neem contact op met de leverancier voor een vervangend product.

Als de fout alleen aanwezig is in de historische gegevens en het apparaat normaal werkt, kan deze fout veilig worden genegeerd. Verklaring: als de units voor de allereerste keer in de fabriek opstarten, hebben ze geen kalibratiegegevens en wordt een fout 121 gelogd. Uiteraard had dit moeten worden gewist, maar in het begin verlieten de eenheden de fabriek met dit bericht nog in de geschiedenisgegevens.

Fout 200 - Interne DC spanningsfout:

De eenheid voert interne diagnostiek uit bij het activeren van de interne DC-DC omvormer. Deze fout duidt aan dat er iets mis is met de DC-DC omvormer.

Deze fout wordt niet automatisch hersteld. Controleer de installatie en herstart de eenheid door middel van de Aan-/Uitschakelaar. Als de fout blijft, is de eenheid waarschijnlijk defect.

Fout 201 - Interne DC spanningsfout:

Van toepassing op de MPPT RS, Inverter RS en Multi RS.

Deze “Interne DC spanningsmeetfout” wordt vermeld als er een interne (hoog-) spanningsmeting niet overeenkomt met bepaalde criteria.

Zorg er eerst voor de firmware bij te werken tot v1.08 of later. De beperkingen waren te strikt in vroegere versies. En het kan onjuist starten tijdens MPPT opstart 's ochtends en MPPT sluiting 's avonds.

Als de fout blijft na het bijwerken naar v1.08 of later betekent dit dat een meetcircuit binnen de eenheid defect is.

Deze fout wordt niet automatisch hersteld. Controleer de installatie en herstart de eenheid door middel van de Aan-/Uitschakelaar. Als de fout blijft, zelfs na de bovenvermelde firmware-update, is de eenheid waarschijnlijk defect en moet teruggestuurd worden voor reparatie/vervanging.

Fout 203, fout 204, fout 212, fout 215 - fout interne voedingsspanning:

De eenheid voert interne diagnostiek uit bij het activeren van de interne spanningstoevoer Deze fout duidt aan dat er iets mis is met de interne voedingsspanning.

Deze fout wordt niet automatisch hersteld. Controleer de installatie en herstart de eenheid door middel van de Aan-/Uitschakelaar. Als de fout blijft, is de eenheid waarschijnlijk defect.
