Galvanische isolator VDI-16, VDI-32 en VDI-64

De galvanische isolator voorkomt elektrolytische corrosie. Het blokkeert de laagspanning gelijkstromen die uw boot binnenkomen via de aardedraad van de walstroomaansluiting. Deze stromen kunnen de corrosie veroorzaken van de metalen onderdelen van de boot die zich onder water bevinden, zoals de romp, schroef, as enzovoort.
De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn. Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een bepaalde drempelspanning. De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc.

De isolator wordt direct achter de 230V aansluiting van uw boot geïnstalleerd. De doorlaatspanning van de galvanische isolator is hoger dan het potentiele verschil tussen metalen. Hierdoor zal deze spanning niet voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.

Galvanische isolator VDI-16, VDI-32 en VDI-64

Year warranty

World-wide support

Over dit
product

De galvanische isolator voorkomt elektrolytische corrosie. Het blokkeert de laagspanning gelijkstromen die uw boot binnenkomen via de aardedraad van de walstroomaansluiting. Deze stromen kunnen de corrosie veroorzaken van de metalen onderdelen van de boot die zich onder water bevinden, zoals de romp, schroef, as enzovoort.
De galvanische isolator bestaat inwendig uit twee dioden die antiparallel geschakeld zijn. Dioden laten in deze schakeling spanning door in beide richtingen, maar pas boven een bepaalde drempelspanning. De spanning, waarbij een diode gaat geleiden, is circa 1,4 Vdc.

De isolator wordt direct achter de 230V aansluiting van uw boot geïnstalleerd. De doorlaatspanning van de galvanische isolator is hoger dan het potentiele verschil tussen metalen. Hierdoor zal deze spanning niet voor geleiding kunnen zorgen en daarmee voorkomt de galvanische isolator dat er een elektrolytische stroom ontstaat. Is er echter een (hogere) foutspanning in het wisselstroomcircuit, dan zullen de dioden de stroom doorlaten en zal de aardlekschakelaar de stroomkring verbreken.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

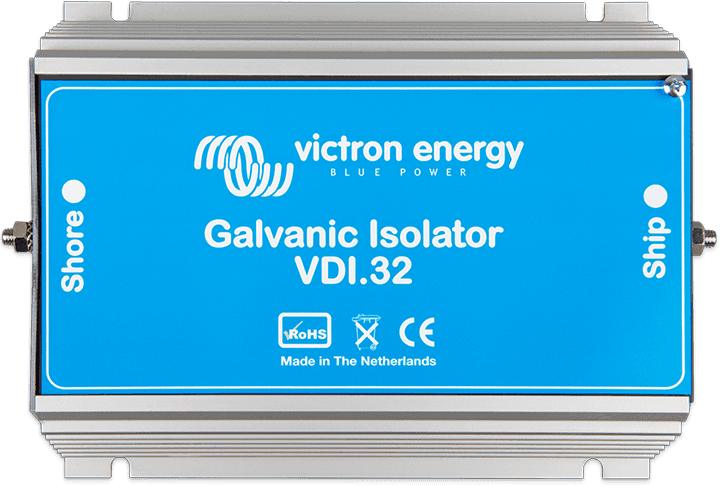

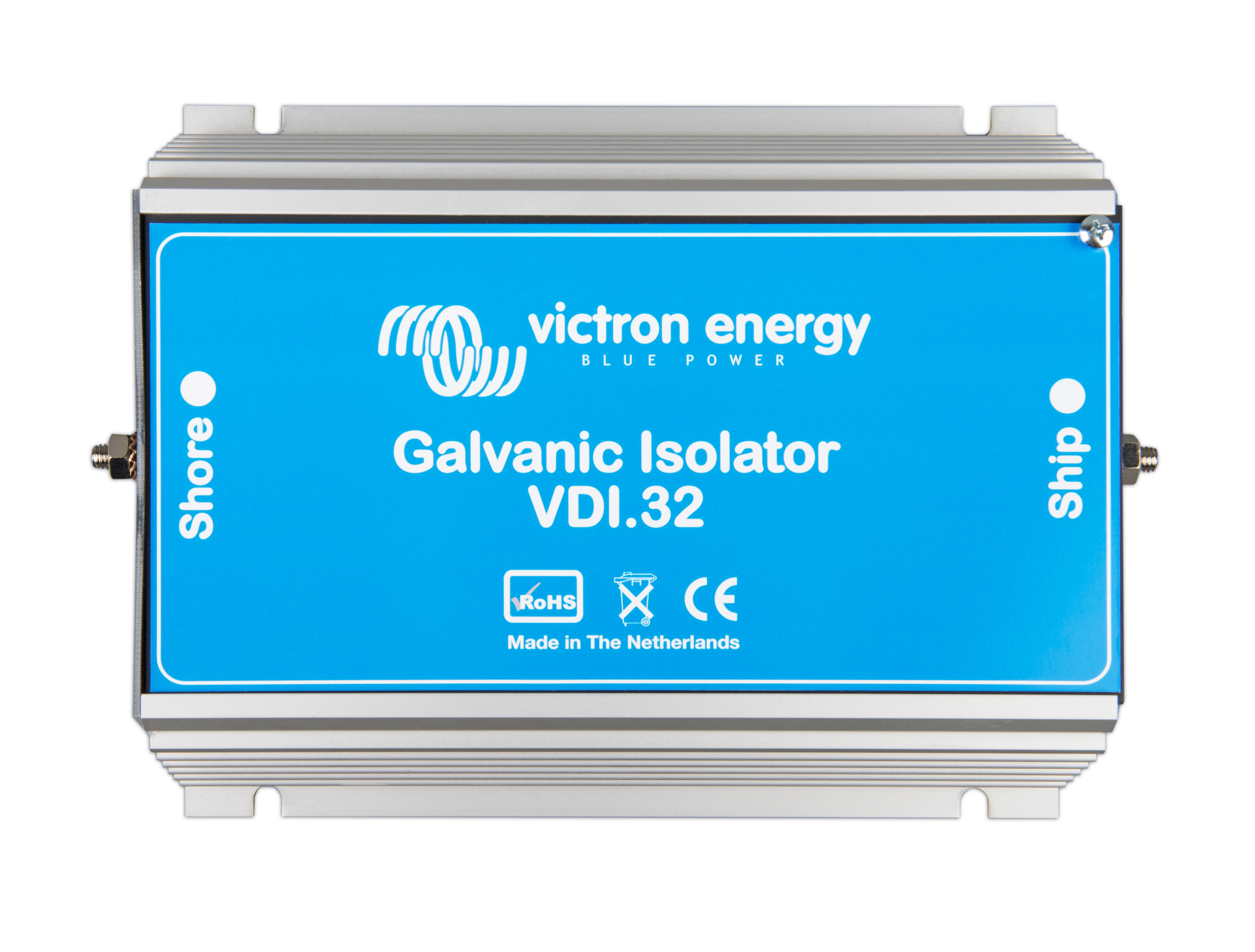

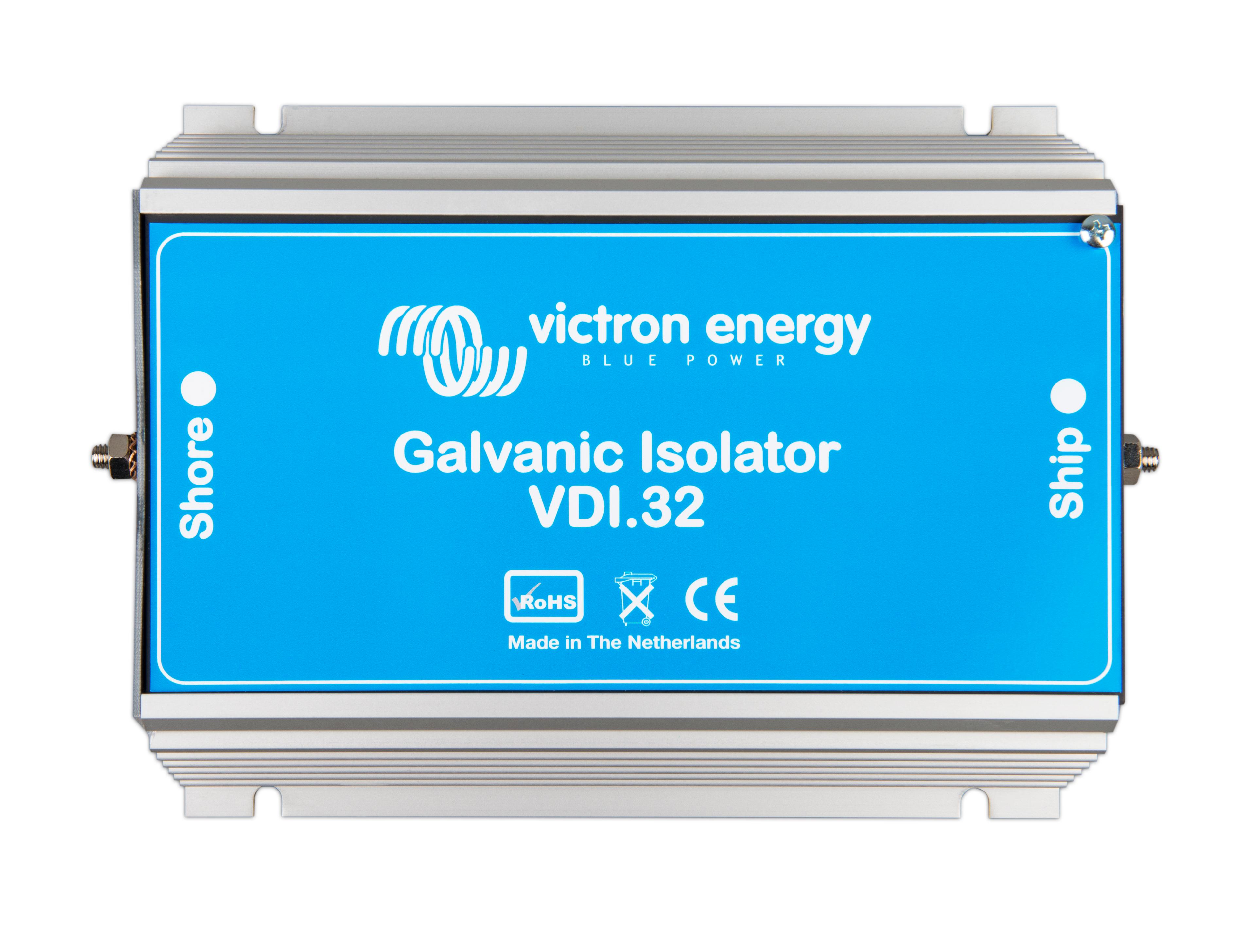

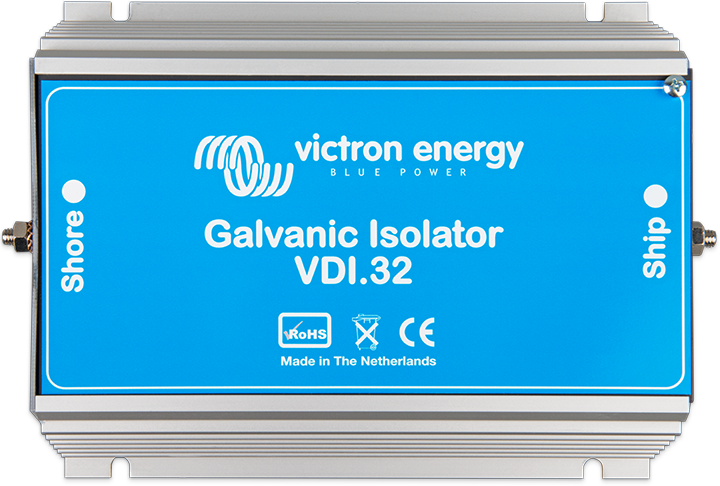

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

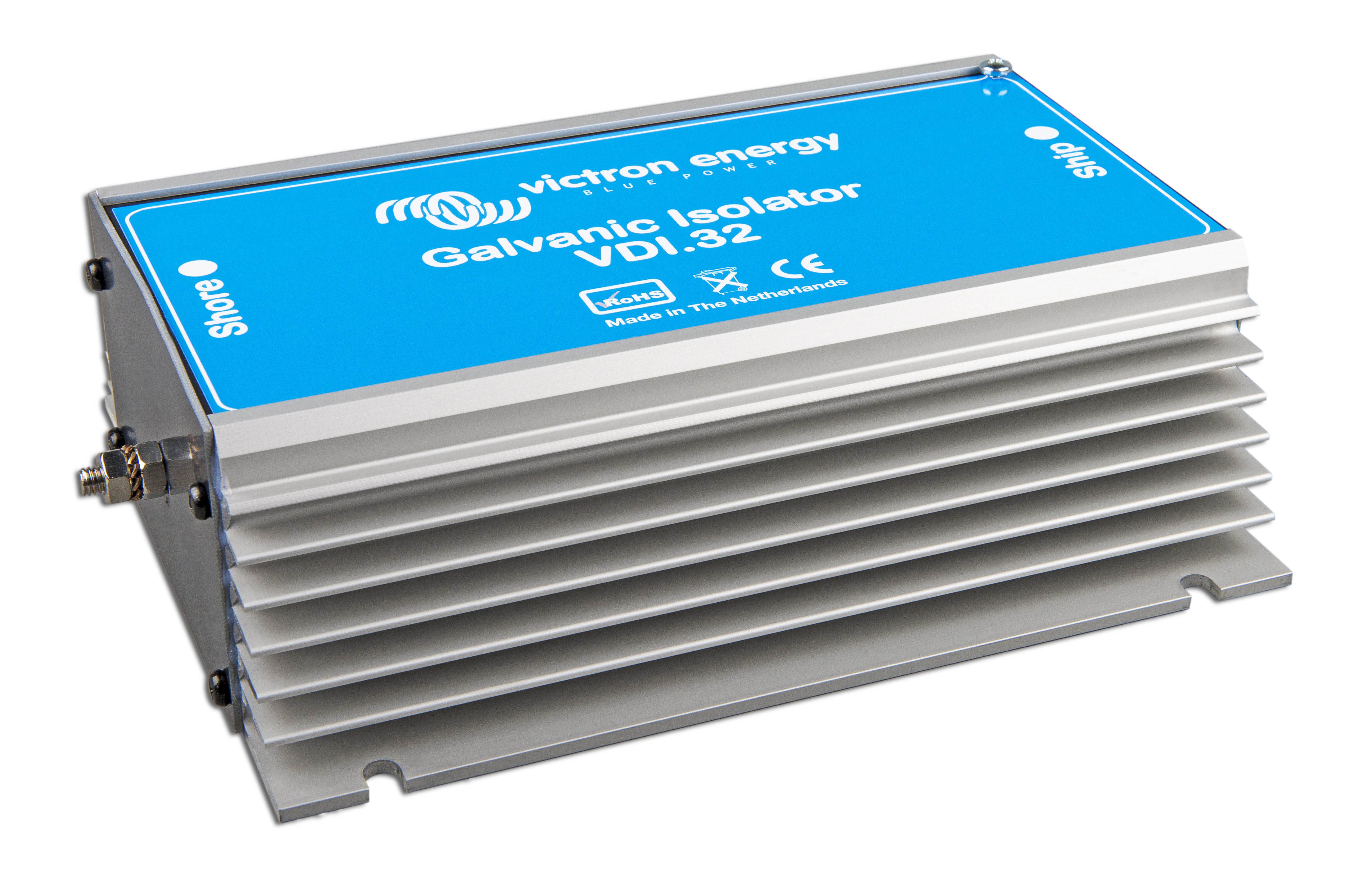

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

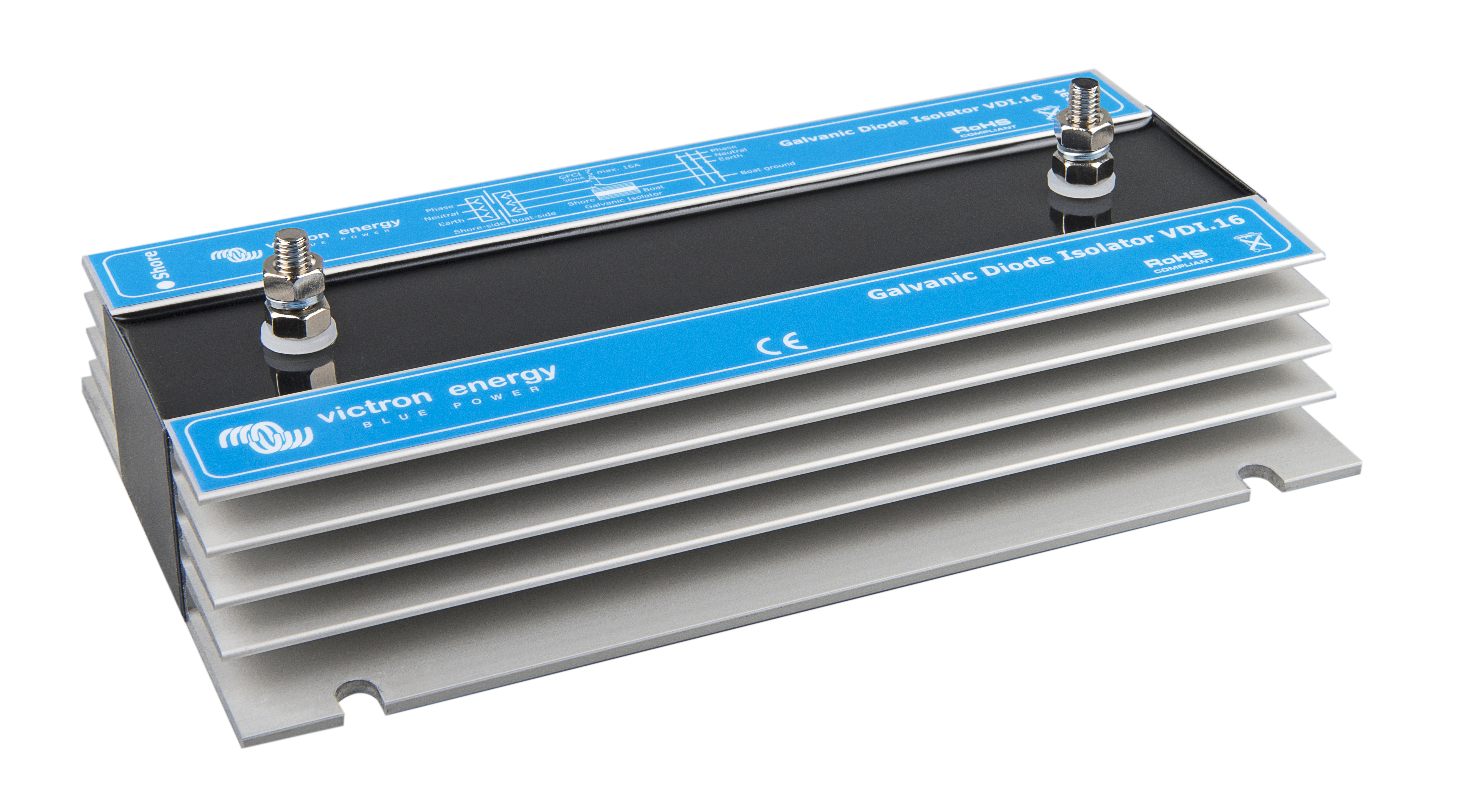

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

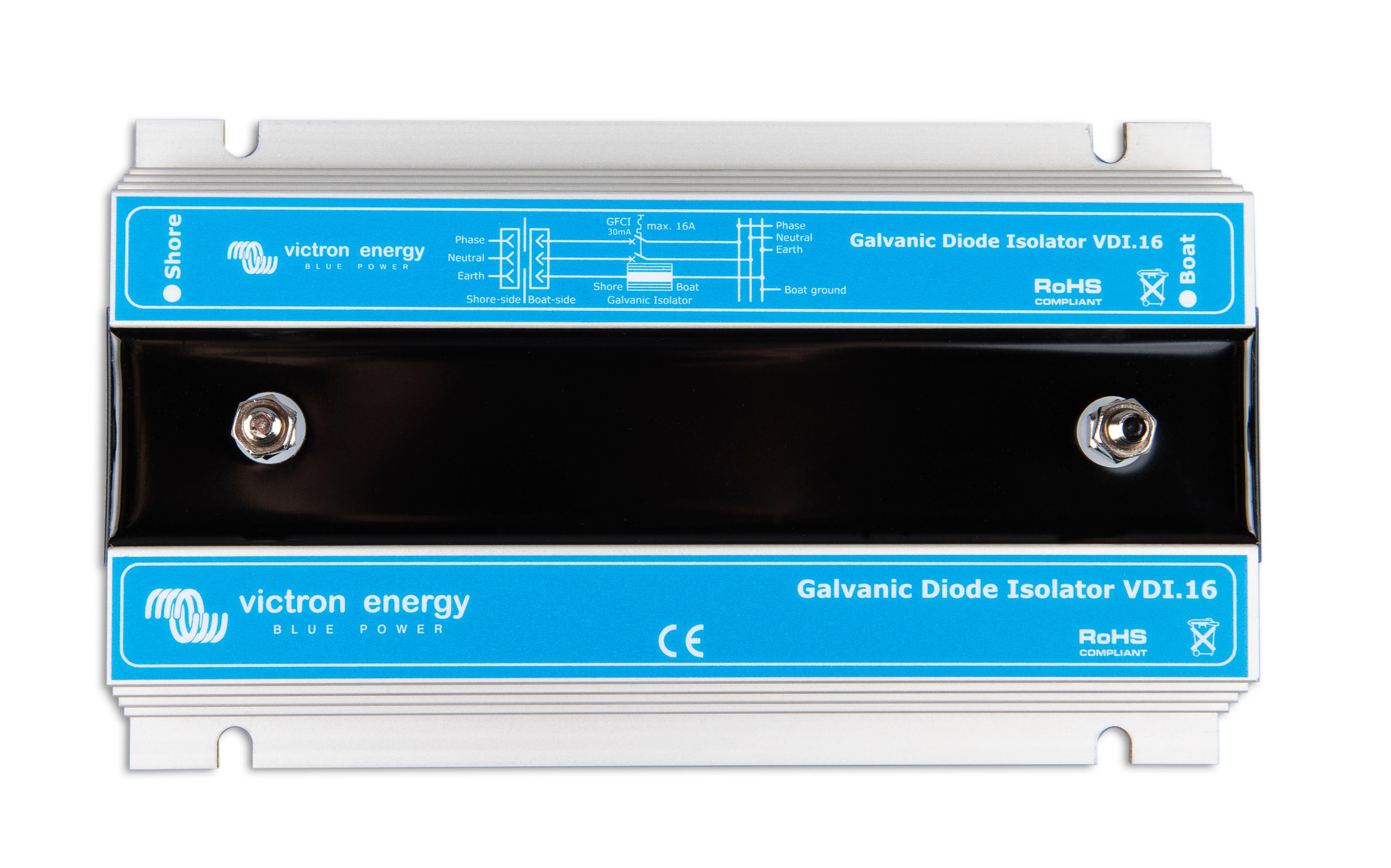

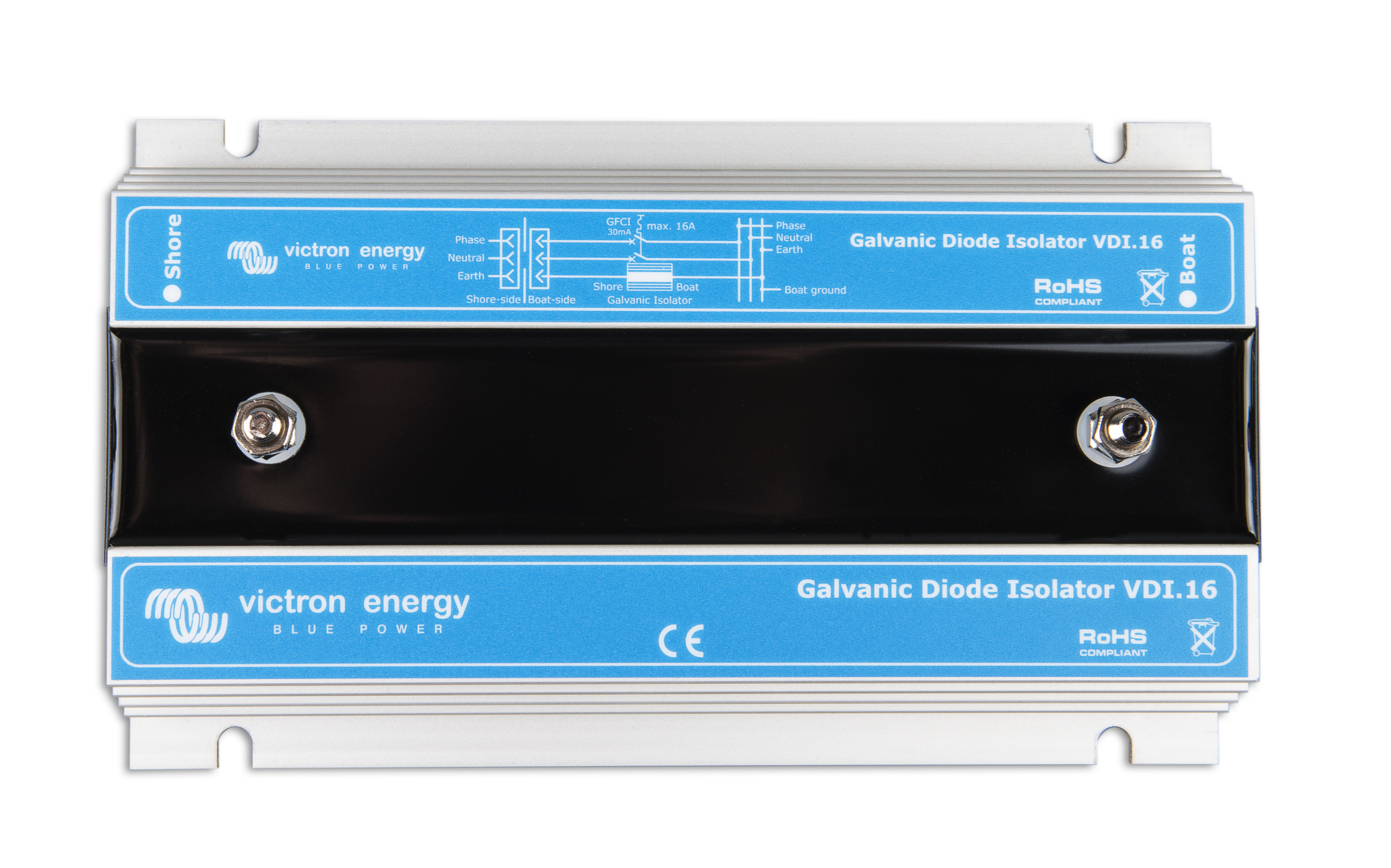

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
