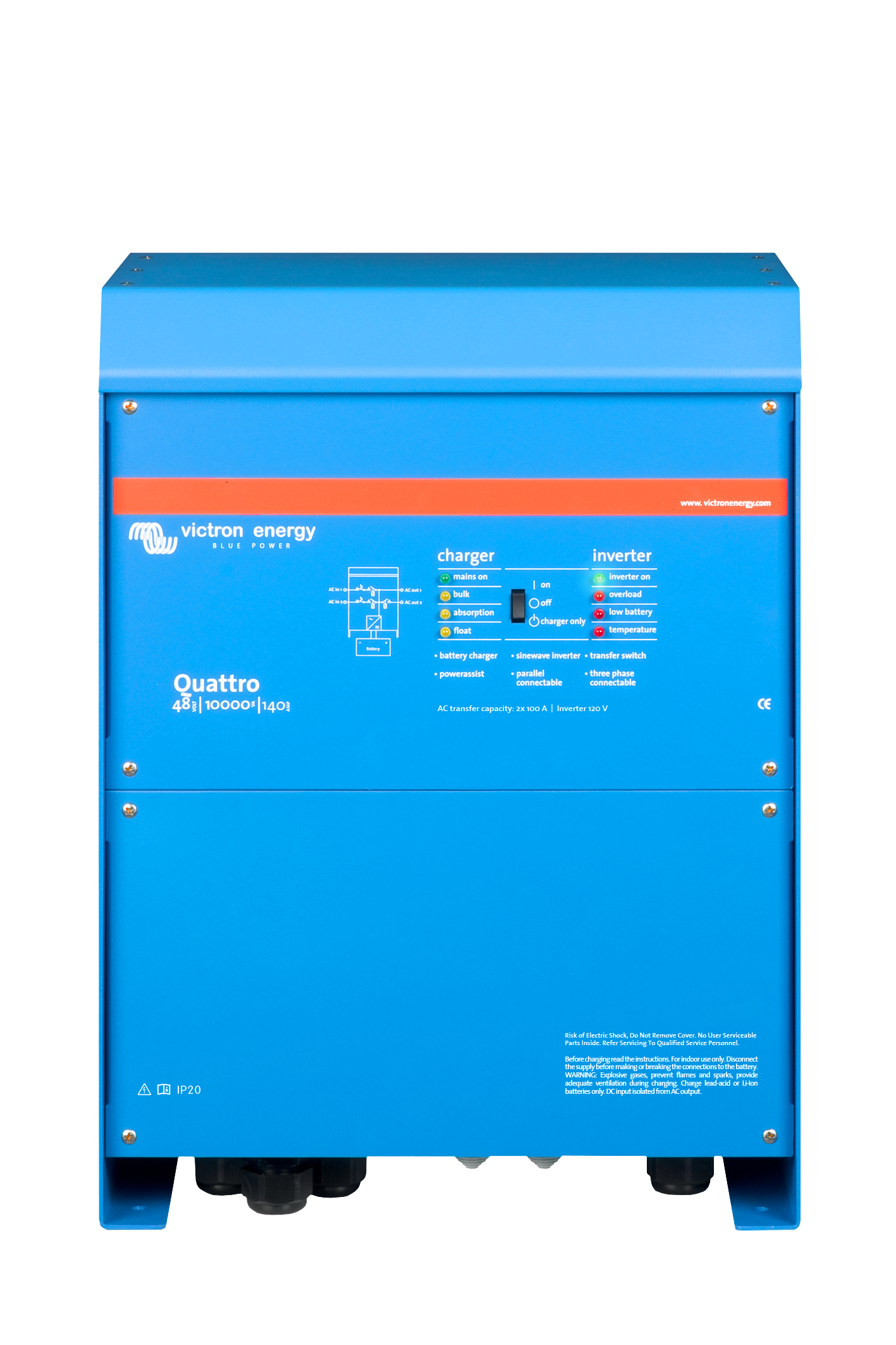

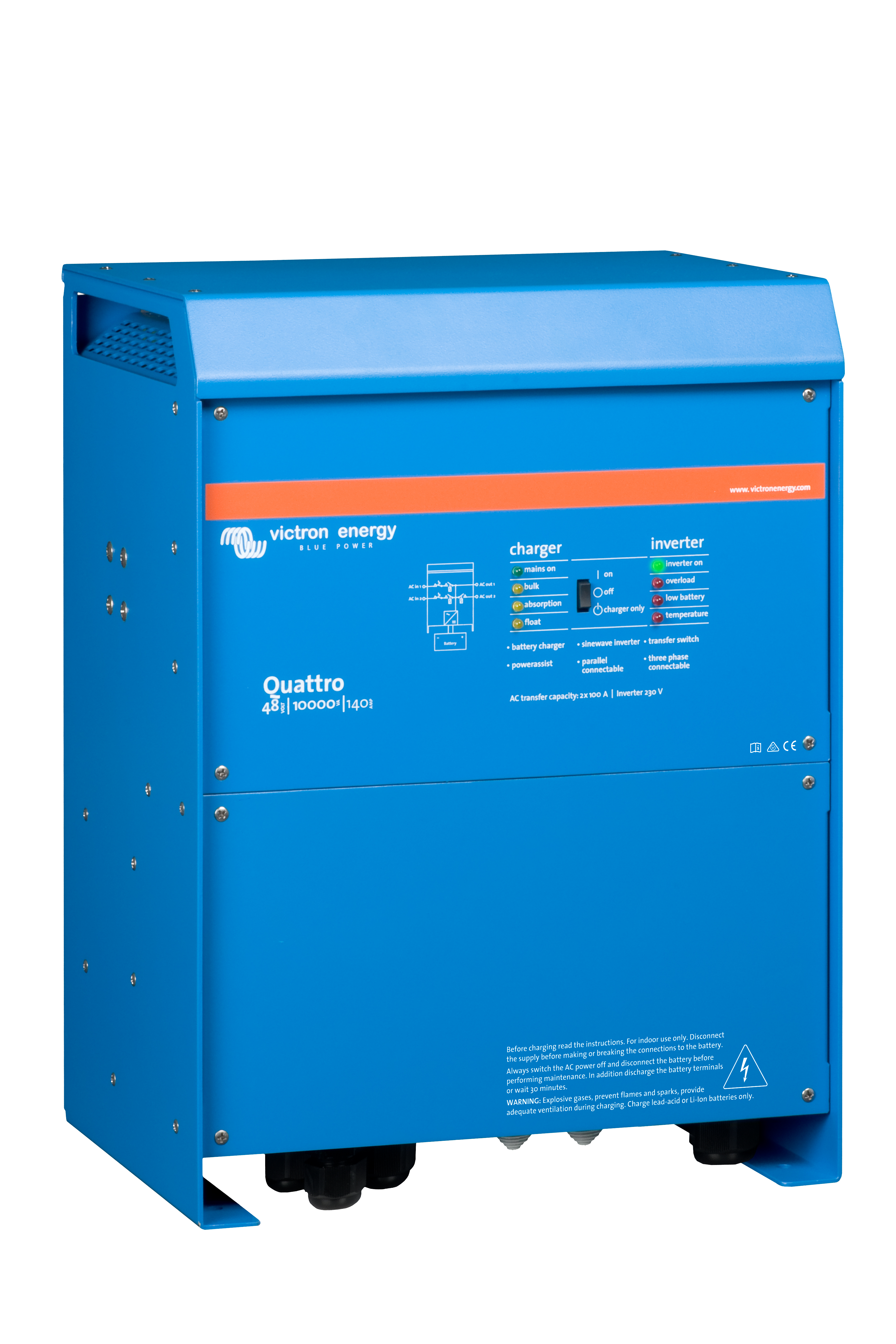

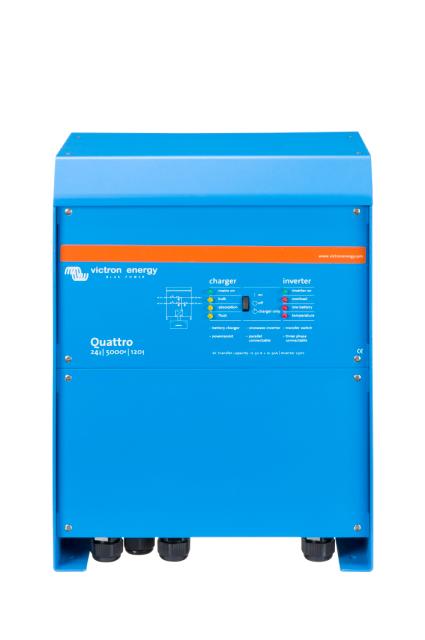

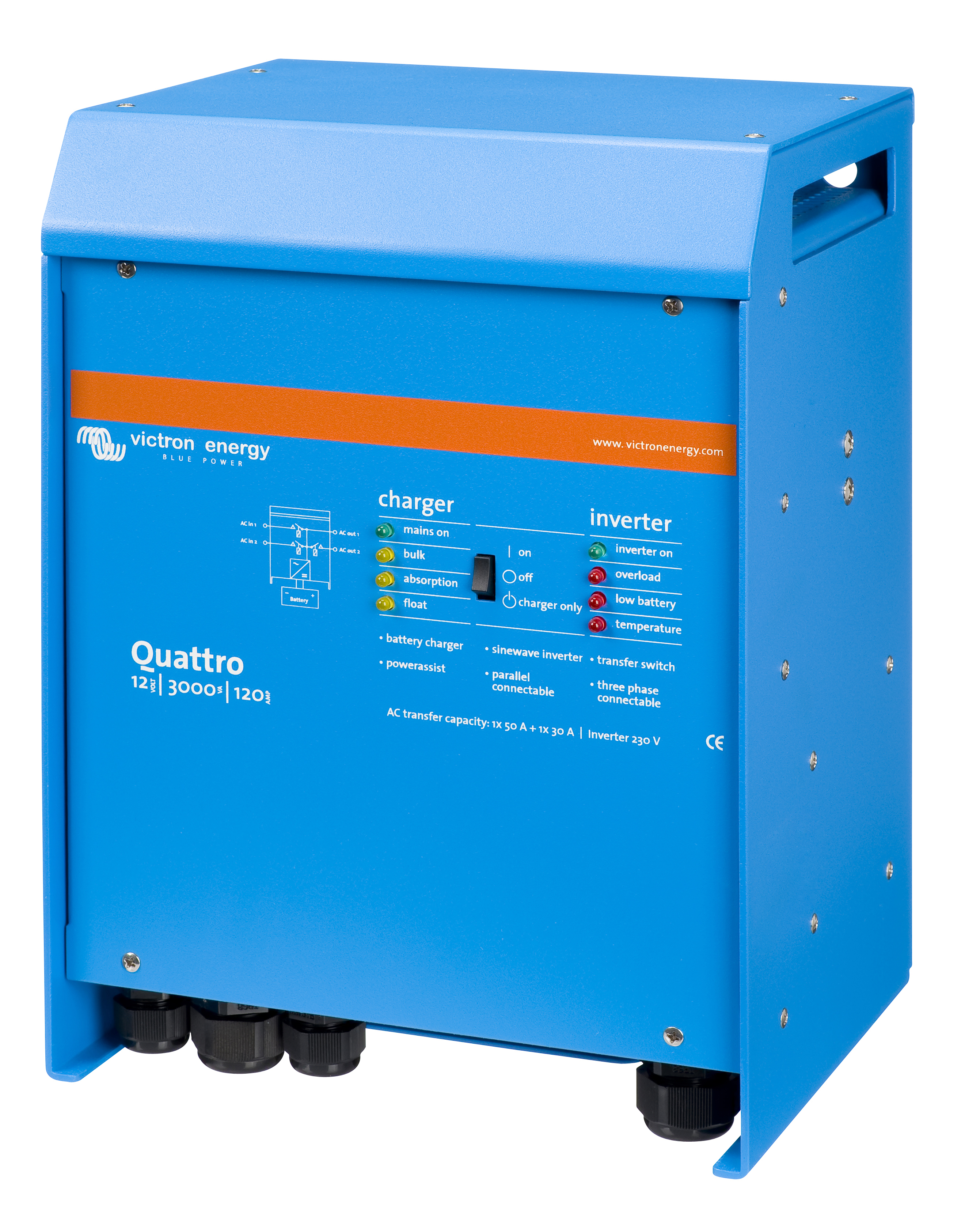

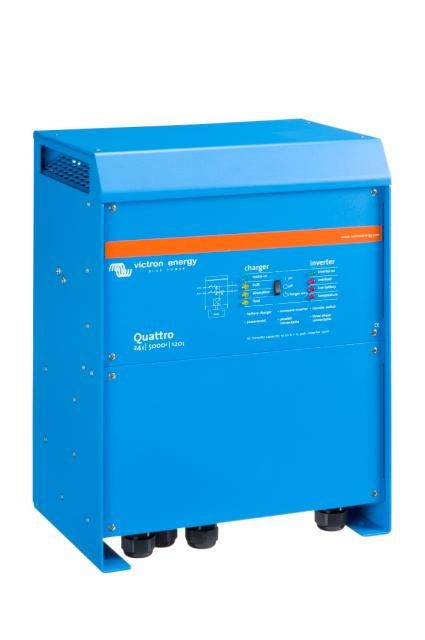

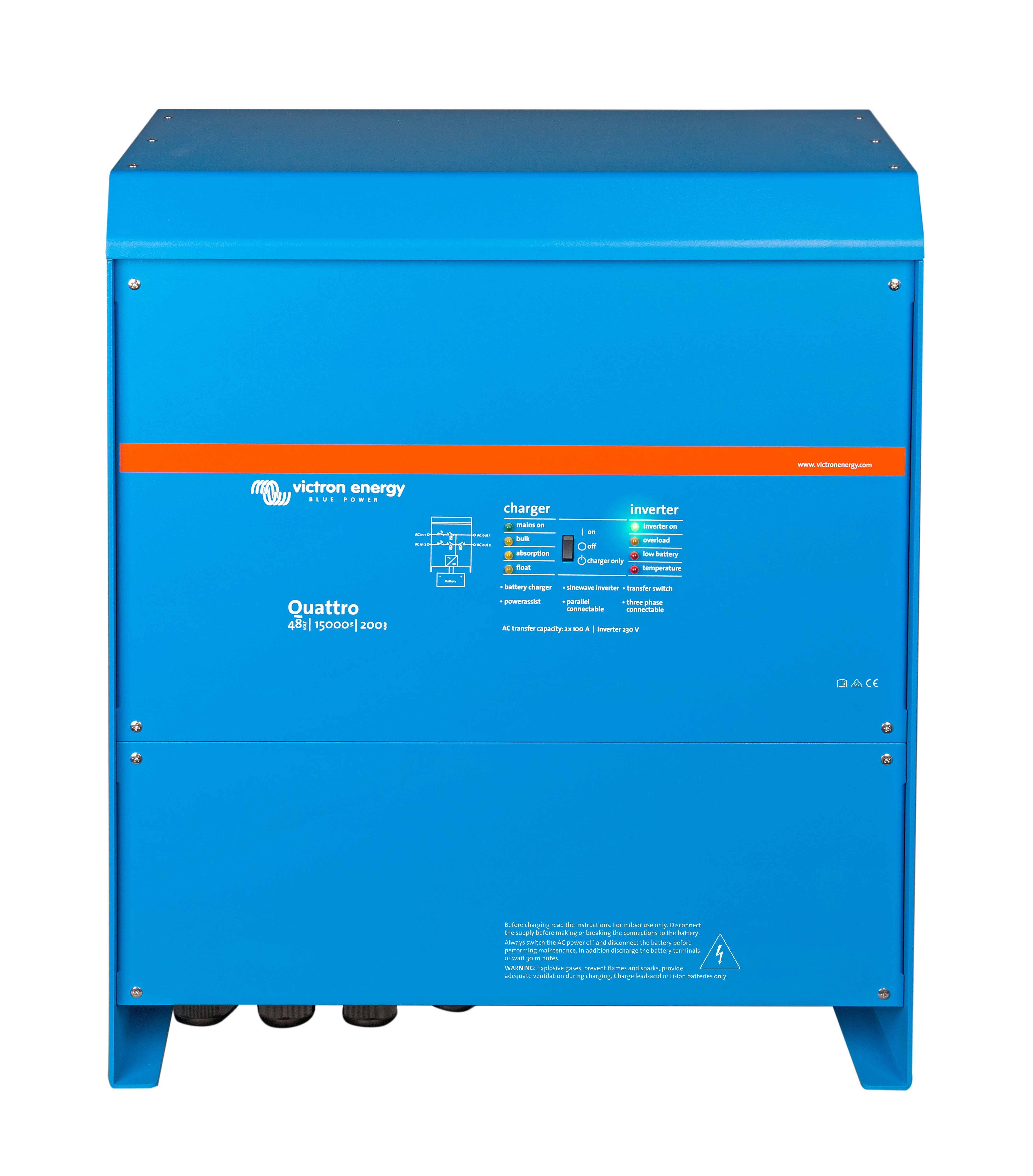

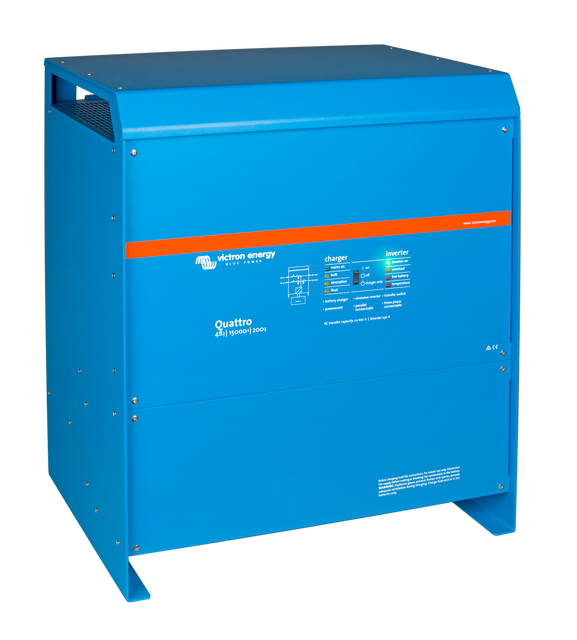

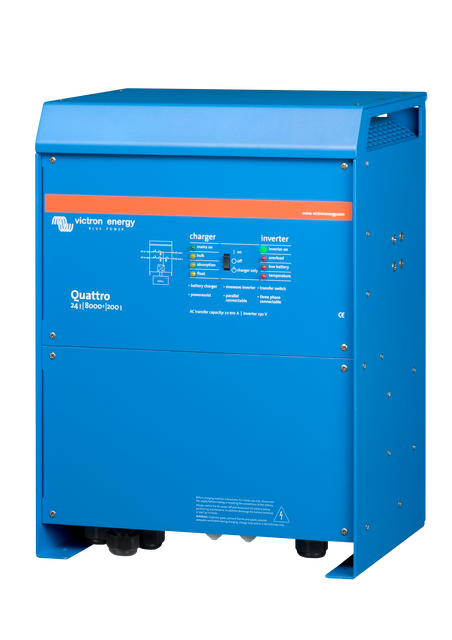

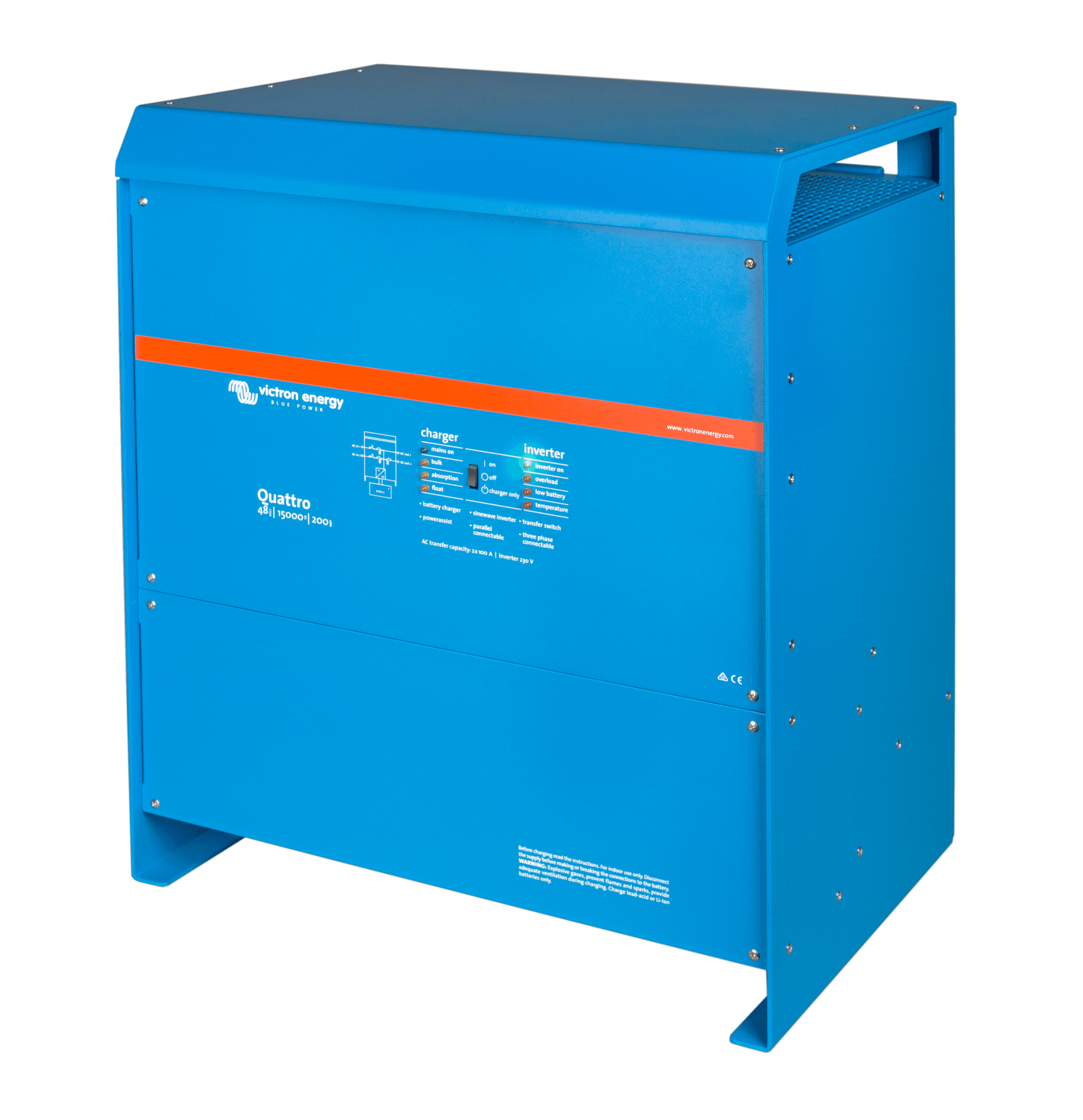

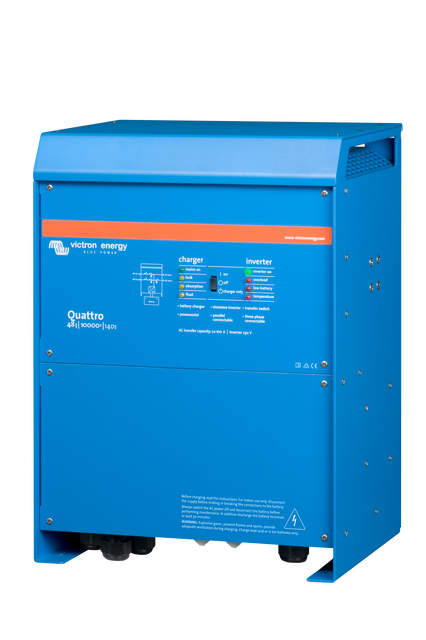

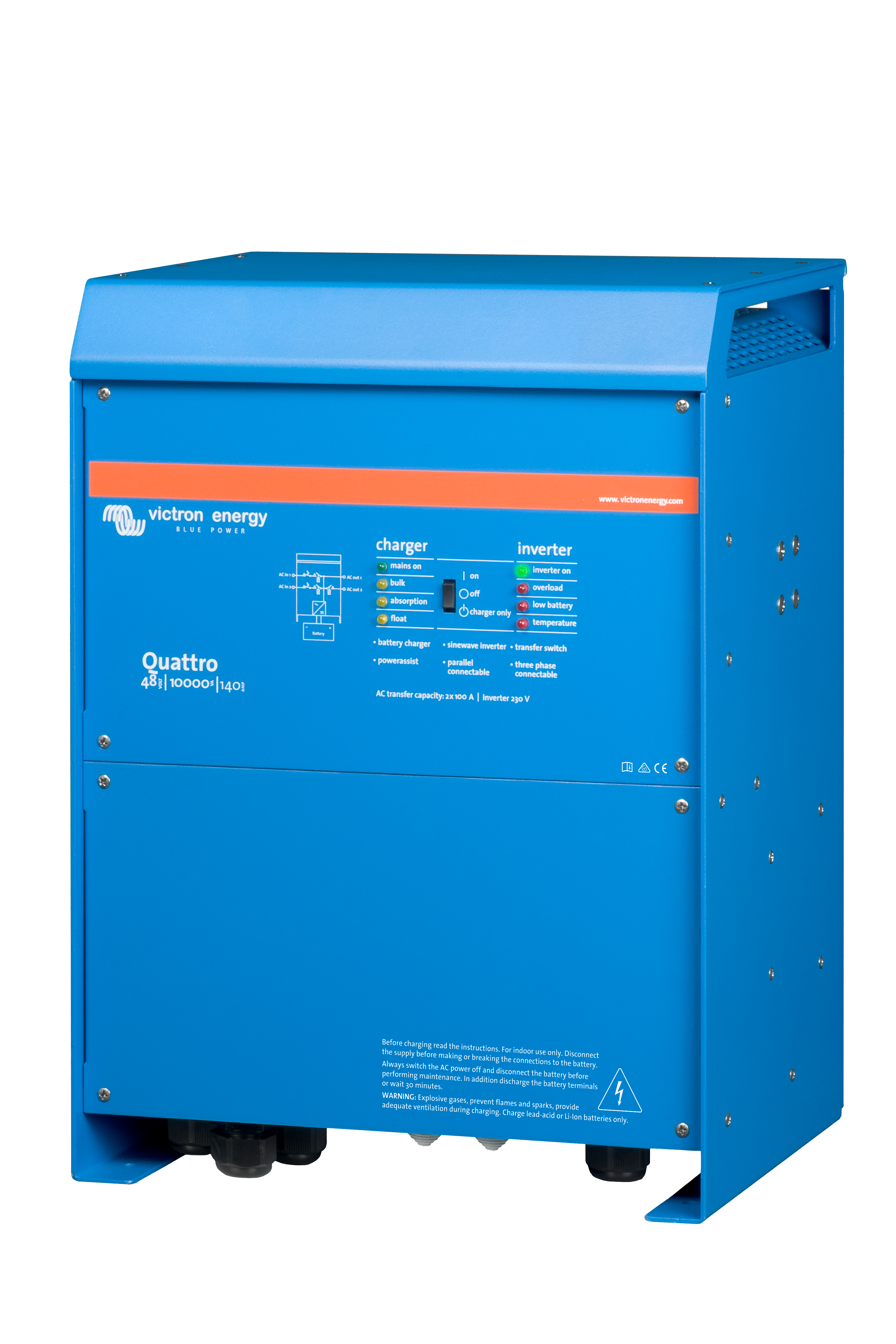

Quattro
Net als de MultiPlus is de Quattro ook een omvormer en lader ineen. Daarnaast accepteert deze twee AC-ingangen en maakt automatisch verbinding met de actieve bron. De vele eigenschappen bestaan uit een zuivere sinusgolfomvormer, adaptief opladen, hybride PowerAssist-technologie en meerdere systeemintegratiefuncties, zoals drie- of eenfasebesturing en parallelle besturing.
Models:
3000VA, 5000VA, 8000VA, 10000VA, 15000VA
Year warranty
World-wide support
Over dit
product
Net als de MultiPlus is de Quattro ook een omvormer en lader ineen. Daarnaast accepteert deze twee AC-ingangen en maakt automatisch verbinding met de actieve bron. De vele eigenschappen bestaan uit een zuivere sinusgolfomvormer, adaptief opladen, hybride PowerAssist-technologie en meerdere systeemintegratiefuncties, zoals drie- of eenfasebesturing en parallelle besturing.
Twee AC-ingangen & twee AC-uitgangen
De Quattro kan worden aangesloten op twee onafhankelijke AC-bronnen, bijvoorbeeld op walstroom en een aggregaat of op twee aggregaten. De Quattro schakelt automatisch over naar de actieve bron. De hoofduitgang heeft een onderbrekingsvrije functionaliteit. In geval van een stroomstoring of als de voeding van de walstroom of het aggregaat wordt onderbroken, neemt de Quattro de stroomvoorziening over voor de aangesloten belastingen. Dit gaat zo snel (in minder dan 20 milliseconden) dat computers en andere elektronische apparaten ongestoord kunnen blijven functioneren. De tweede uitgang wordt alleen actief als er wisselspanning beschikbaar is bij één van de ingangen van de Quattro. Belastingen die de accu's niet dienen te ontladen, zoals de airconditioning of een waterkoker, kunnen op deze uitgang worden aangesloten.
Unieke PowerAssist-functie
De Quattro voorkomt overbelasting van een beperkte AC-bron, zoals een aggregaat of walstroomaansluiting. Ten eerste wordt het opladen van de accu automatisch beperkt als de accu anders overbelast zou raken. Het tweede niveau vergroot de uitgangsspanning van een aggregaat of walstroomvoorziening met het vermogen van de accu.
Nagenoeg onbegrensd vermogen dankzij parallelschakeling
Tot zes Quattro's kunnen parallel geschakeld worden om een groter vermogen te kunnen leveren. Voeding via draaistroom of éénfasestroom is ook mogelijk. Op onze datasheets kunt u zien welke modellen deze mogelijkheden wel en niet hebben.
Bewaking en regeling op afstand
Wanneer gekoppeld aan een GX-toestel (bv. Cerbo GX) kan u uw Quattro en systeem of systemen lokaal (LAN) of op afstand via het internet van overal ter wereld controleren en regelen, via de gratis VRM-app en de gratis VRM-portaal website. Toegang is mogelijk via een telefoon, tablet, laptop of PC voor meerdere besturingssystemen. Er bestaat geen beperking op de mate van regelen, van het aanpassen van uw Quattro tot het auto-starten van een backup-generator en meer…"
